熱虹吸桶與相連的管道安裝有一定的要求，特別是各種管道的坡向。如果不注意，往往會引起連接管道的“氣堵”或者“液堵”，這樣造成油冷卻器的熱量無法通過管道中的制冷劑帶回到熱虹吸桶，最后排到冷凝器。特別是在比較炎熱地區的制冷系統，這種現象比較多，容易造成壓縮機的潤滑油溫升過高而最終導致壓縮機停機。

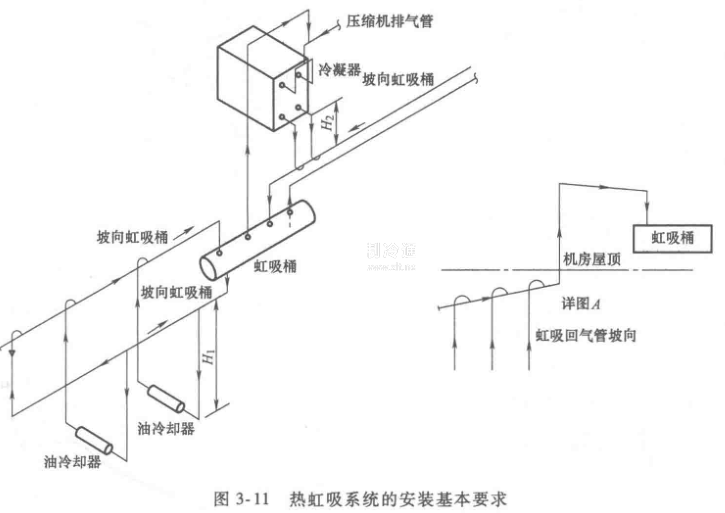

熱虹吸系統的安裝要求如圖3-11所示。

    在熱虹吸系統的安裝過程中，有幾個坡向的地方需要注意：

    1)虹吸桶與油冷卻器的進液總管坡向虹吸桶。因?yàn)樵谶M(jìn)液過程中由于液體流動而與管道內壁產生摩擦或者機房的高溫使液體汽化，產生的氣體由于坡向的原因聚集到進液總管的末端，然后通過末端的平衡管與回氣總管連接，回到虹吸桶。

    2)虹吸桶與油冷卻器的回氣總管坡向虹吸桶。因?yàn)榛貧馐菤庖簝上嗟幕旌衔铮孪蚝缥笆挂后w盡快流人虹吸桶而不會產生液堵。

    3)如果虹吸系統的回氣總管不能直接坡向虹吸桶(圖3-11的小圖)，這根管應先往上。目的是使氣體盡快往上先走，然后進入垂直管段，到達管的頂部然后坡向虹吸桶，防止產生氣堵現象。

    4)由于油冷卻器進液管的位置是虹吸系統的最低位，運行時間長了容易產生積油。需要在這根進液管的底部連接一根放油管(圖3-10)，定期放油。或者這根放油管直接接人壓縮機的回氣管，定期手動打開放油管的閥門，把油吸人壓縮機內。注意在吸人時，閥門不能開啟太大，防止造成壓縮機液擊。
