目前國內外市場有許多廠商生產各種型式和規格的水源熱泵空調機組。按結構型式分，機組有整體和分體兩大類型，整體結構機組又可分為立式和臥式兩種。分體結構中的室內機則有許多型式，包括暗裝吊頂式、天花板嵌入式、明裝式和高靜壓風管式等。暗裝機組一般需要接風管，因此它的噪聲相對要低一些。整體機組一般也要接風管，通常吊裝在天花板中或設置在專用的小型機房內。也有設置在屋頂上的水平機組。

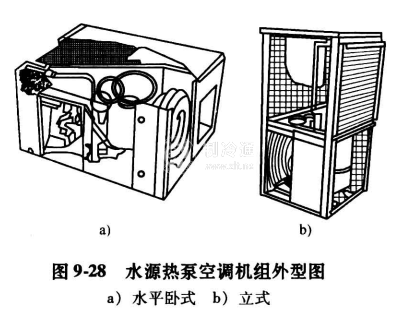

圖9-28所示為水源熱泵空調機組的兩種不同型式的外形圖。機組通常采用轉子式或渦旋式兩種型式的制冷壓縮機。水源側換熱器多采用大直徑高效螺旋套管式換熱器。目前采用的制冷劑多為R22，正在逐步向R134a或R410A等環保制冷劑過渡。當采用R410A時，能效比會有顯著的提高。

整體式水源熱泵空調機組和分體吊頂式水源熱泵機組的制冷劑均為R22，名義工況均為水環工況。

水源熱泵空調機組和水源熱泵冷熱水機組一樣均屬于國家標準GB/T 10409-2003《水源熱泵機組》的管轄。空調機組和冷熱水機組一樣，根據熱源側狀態不同也有水環式、地下水式和地下環路式三種不同的工況，采用時應予以注意。

圖9-29表示整體式水源熱泵空調機組的典型變工況性能曲線圖，可供工程設計人員設計時了解作名義工況下機組性能的變化。

從圖9-29可以看出，在制冷工況運行時，隨著水源水溫的下降，制冷量會大幅上升，且功率有所下降;制熱工況運行時，水源水溫下降時制熱量會大輻下降。
