法蘭連接很少是因強度不足而遭破壞的，但常由于密封不好而導致泄漏。因此，密封問題已成為法蘭連接中的主要問題，而法蘭密封面與墊片又直接影響到法蘭的密封，有必要專門加以介紹。

    法蘭密封面

    法蘭密封面即法蘭接觸面，簡稱法蘭面。一般需經過比較精密的加工，以保證足夠的精度和光潔度，才能達到預期的密封效果。常用的法蘭密封面有平面型、凹凸型、榫槽型、自緊式等數種。

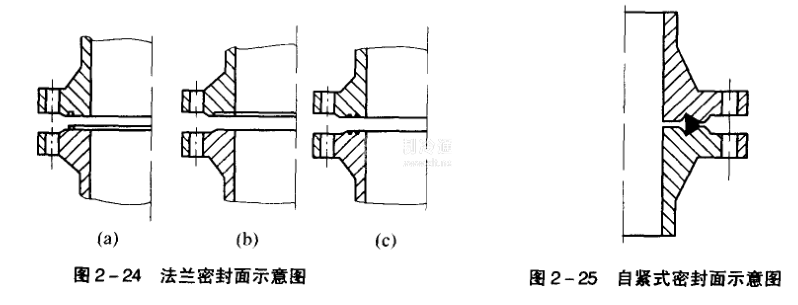

平面型密封面只有一個光滑的平面，見圖2-24(a)，為改善密封性能，常在密封而上車制出幾道寬約1 mm、深約0.5mm的同心圓溝槽，如同鋸齒。這種密封面結構簡單，容易加工，但安裝時墊片不易裝正，緊螺栓時也易擠出，一般用于低壓、無毒介質的容器上。

凹凸型密封面(見圖2-24(b)是一對法蘭的密封面分別為凹凸面，且凸面高度略大于凹面深度。安裝時把墊片放在凹面上，因此容易裝正，且緊螺栓時也不會擠出。其密封性能優于平面型，但加工較困難，一般用于中壓容器。

    榫槽型密封面(見圖2-24(c))是在一對法蘭的密封面上.將其中一個加工出一圈寬度較小的榫頭，將另一個加工出與禪頭相配合的榨梢，安裝時墊片放在樣梢內。這種密封面因墊片被固定在榫槽內，不可能向兩邊擠出，所以密封性能更好。且墊片較窄，減輕了仄緊螺栓的負荷。但這種密封面結構復雜，加工困難，且更換墊片比較費事，禪頭也容易損壞。所以一般只用于易燃或有毒的工作介質或工作壓力較高的中壓容器上。因其在氨生產設備上用得較多，所以又稱為氨氣密封。

    自緊式密封面(見圖2-25)是將密封面和墊片加工成特殊形狀，承受內壓后，墊片會自動緊壓在密封面上確保密封效果，所以稱為白緊式密封面。這種密封面的接觸面積小，墊片在內壓作用下有自緊能力.密封性能好，減少了螺栓的緊力，也就減小了螺栓和法蘭的尺寸。這種密封面結構適用于高壓及壓力、溫度經常波動的容器上。

    墊片

    法蘭密封面即使經過精密的加工，法蘭面之間也會存在微小的間隙，而成為介質泄漏的通道。墊片的作用就是在螺栓的栓緊力作用下產生塑性變形，以填充法蘭密封面之間存在的微小間隙，堵塞介質泄漏通道，從而達到密封的目的。

    容器法蘭連接所用的墊片有非金屬軟墊片、纏繞墊片、金屬包墊片和金屬墊片等數種。非金屬軟墊片是用彈性較好的板材按法蘭密封面的直徑及寬度剪成一個圓環。所用材料主要有橡膠板、石棉橡膠板和石棉板等，根據容器的工作壓力、溫度以及介質的腐蝕性來選用。一般低壓、常溫(≤100℃)和無腐蝕性的介質容器多用橡膠板(經強硫化處理的硬橡膠工作溫度可達200℃ )；介質溫度較高(對水蒸氣< 450℃，對油類<350℃)的中、低壓容器通常用石棉橡膠板或耐油石棉橡膠板；一般的腐蝕性介質的低壓容器常采用耐酸石棉板；壓力較高時則用聚乙烯板或聚四氟乙烯板。

    纏繞墊片用石棉帶與薄金屬帶(低碳鋼帶或合金鋼帶)相間纏繞制成。因為薄金屬帶有一定的彈性，而且是多道密封。所以密封性能較好。用于壓力或溫度波動較大，特別是改徑較大的低壓容器上最為適宜，因為這種墊片直徑再大也可以沒有接口。

    金屬包墊片又稱包合式墊片，是用薄金屬板(一般是用自鐵皮，介質有腐蝕性的用薄不銹鋼板或鋁板)內包石棉材料等卷制而成的圈環。這種墊片耐高溫、彈性好，防腐能力強，有較好的密封性能。但制造較為費事，一般只用于直徑較大、壓力較高的低壓容器或中壓容器上。
