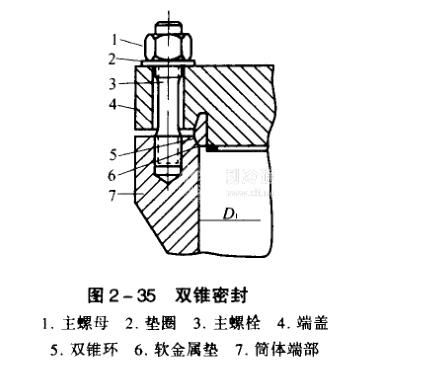

雙錐密封如圖2-35所示。

    雙錐環套在端蓋的突臺上，雙錐面和端蓋、筒體端部的密封面之間放置有軟金屬墊。為了改善密封性能，在雙錐面上還加工了二三道半圓形溝槽。此外，端蓋突臺的側面(即與雙錐環的套合面)銑有幾條較寬的軸向摘，以便容器內介質的壓力通過這些槽作用于雙錐環的內側表面。其密封的實現一是通過擰緊主螺栓產生的壓緊力，壓緊雙錐面與筒體法蘭和端蓋的密封面；二是容器內介質的壓力(自緊力)通過端蓋突臺側面的軸向槽作用于雙錐環的內側，也使雙錐面與簡體法蘭和端蓋的密封面壓緊。所以也有人將這種密封形式稱為半自緊式密封。由于其結構簡單、加工容易、密封性能良好及拆裝較方便，在我國高壓容器上獲得了廣泛的采用，是國內最為成熟的高壓密封結構。缺點是端蓋和連接螺栓尺寸較大。
