大型高能粒子探測器都采用超導磁體。用于大型高能粒子探測器的超導磁體技術不斷地得到推進.如發展了薄壁超導螺線管磁體，使其徑向厚度大大減小，以防止超導線圈吸收過多的粒子;發展了超導線圈內繞技術，取消了線圈內筒，簡化了線圈結構，并進一步改善了線圈的輻射穿透性能;采用了鋁做導體的穩定基底材料，使重最減輕且具有較好的穩定性能等。目前世界上有十多臺這類大型超高能粒子探測器的超導螺線管磁體導磁體在運行。下面以運行在日本KEK的BELLE探測器為例，來說明低溫技術在高能粒子探測器的超導磁體中的應用。

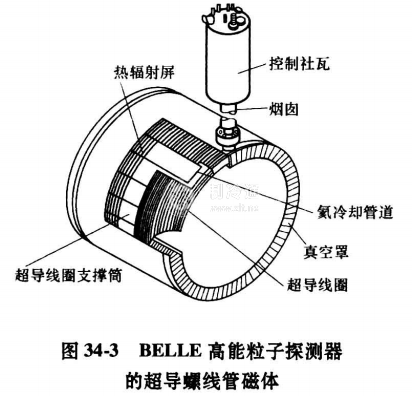

圖34-3所示的是BELLE高能粒子探測器的超導螺線管磁體。從圖中可見，在磁體低溫容器內兩相氦始終在纏繞于磁體外表面的管內流動，因此冷卻方式屬于間接強迫冷卻方式。這種冷卻方式與傳統的浸泡冷卻方式相比，除可防止氣泡在長而窄的磁體通道中形成局部積累，造成磁體壁面和液氦之間的傳熱惡化進而引發失超外，還可以有效地減少液氦用量。
超導線圈及其冷卻管道的局部放大示意圖如圖34-4所示。由圖可見，該設計具有前面所提到的薄壁、線圈內繞、使用鋁基底等最新設計特點。
對于大型超導磁體，由于其儲能巨大，因此在設計上要特別注意對失超的保護。
