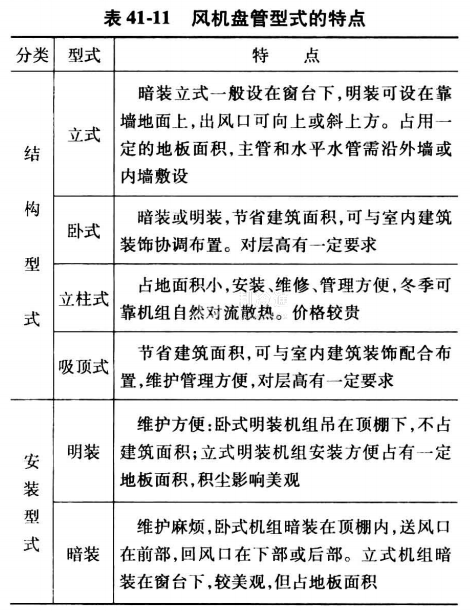

風機盤管的型式有:明裝式、暗裝式、立柱式、立式和臥式等多種。其特點見表41-11。

在旅館的標準客房中，房門內通常布置有小走廊、走廊一側為衛生間，另一側為壁櫥。通常在小走廊的吊頂內設置臥式暗裝風機盤管。出風口從小走廊的吊頂內伸入客房，在門洞上部設雙層百葉風口，回風口布置在小走廊的吊頂上。這種空調布置方式的氣流組織屬于上側送上回方式，氣流組織比較理想。

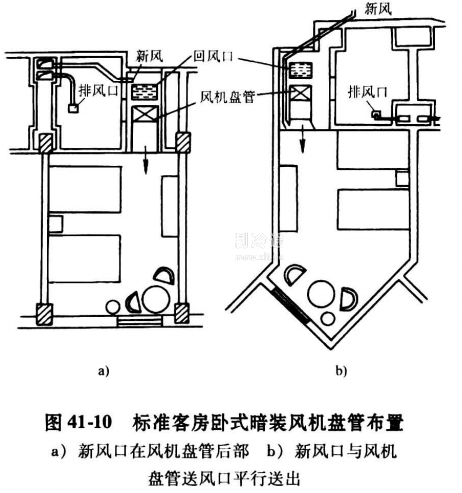

圖41-10所示為標準客房臥式暗裝風機盤管布置圖。

客房新風口位置可以有兩種布置方式:一是把新風口設置在風機盤管的后部;與室內回風混合后，再經風機盤管送入客房。這種安裝方式，施工安裝簡單方便;但其缺點是:室內新風實際供給量，受風機盤管內風機轉速的高低而變化，新風口離風機盤管越近，這種變化越明顯;當風機盤管關閉時，新風有可能經回風格柵進入小走廊，其中部分新風短路，經衛生間排氣風扇排向室外;新風量占據風機盤管的一部分送風量，削弱了風機盤管處理室內回風的能力。

另一種方式是新風支管伸入至室內送風口處，新風與風機盤管送風平行送出(送風口適當加寬)。這種送風方式改善了上一種方式帶來的缺點。故實際工程中用得較為廣泛。
