(1)設計條件 某工程房間尺寸為l4m x 14m x2.6m，位于建筑物的中間層(西南向)，頂棚、壁面及地而均有保溫隔熱措施。室內溫濕度條件為:室溫(23±0.5)℃，相對濕度50%±2%。內部發熱負荷有試驗機器發熱量10kW, 3人，照度為800lx(相當于25W/M2)，室內無局部排氣設備。

    (2)總體規劃 由于所處位置對高精度恒溫恒濕要求不利，故在布置上設備套間方式，主室的周圍為套間(緩沖空間)兼作空調機房，并保持(23±2)℃的空調要求。此外，為了防止進出時門的開閉對主室的干擾，進主室先通過前室。前室要求達到溫度(23±1)%，相對溫度50%±5%的水平。

    (3)空調風量確定 按室內負荷(夏)為21.5kW(其中圍護結構負荷占26.2%)，熱濕比約+∞，送風溫差<10℃，換氣次數取15次/h(對應于恒溫精度為±0.5℃)，確定風量為7680m3/h，相應的送風溫差為8. 5℃，故出風溫度為14.5℃。冬季圍護負荷較小，且為負值。若采用夏季風量，經計算送風溫差為3.0℃，即送風溫度為26℃。新風量按30m3/ ( h·人)計，或按維持室內正壓要求(取相當于1.0次/h的換氣量)取新風為510m3/h。

    (4)空調系統設計

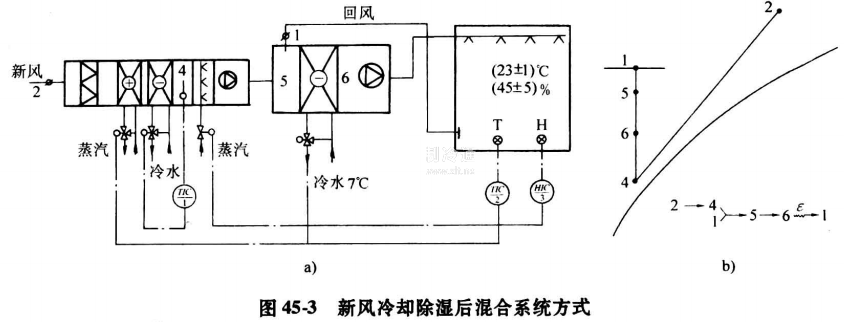

    1)系統方式(見圖45-3)。采用新風單獨處理的定露點方式，在主空調機內經處理到室內空氣露點狀態的空氣，與室內回風相混合，并經冷卻后送入室內，在新風空調箱和主空調箱內均設有冷卻器、加熱器和加濕器，供調溫調濕用。

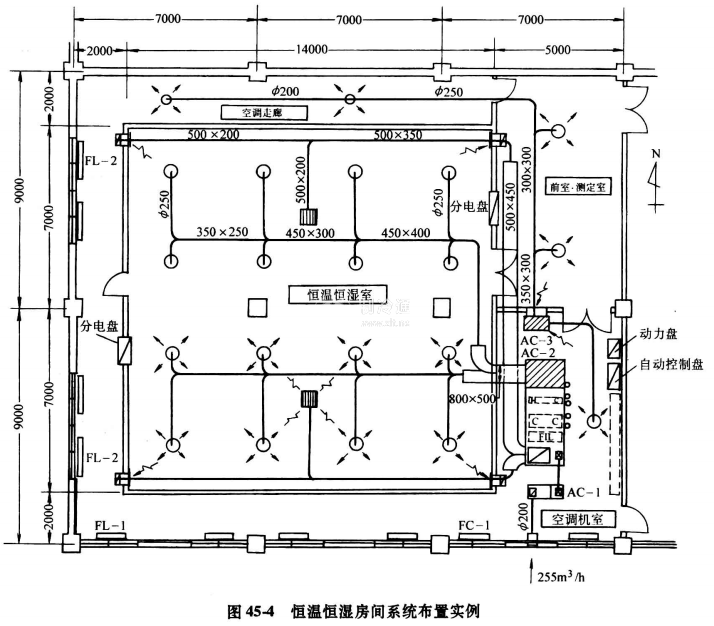

    2)系統布置如圖45-4所示。分別設置AC-1(新風AHU),AC-2(主AHU)及AC-3(前室用AHU)三個空調處理箱。

    對于系統控制則分別根據控制精度來配置，如對室溫±(2-3)℃及相對濕度±(10-15)%者用雙位控制;對±(1~2)℃,± (5~10)%者采用比例控制(電氣式比例動作);對于±0.5℃及± (2~5)%的系統，則采用比例+積分+微分控制(電子式PID動作)。對于AC-1系統是以濕度控制為主體，以保證送風含濕量一定;對AC-2系統則以溫度為主體，除了在系統起動時有一定的熱濕調節負荷外，正常運行時是比較穩定的。
