一些小型冷庫，常常是一機多庫，庫房的類型較多，但每間庫房的容量較小。為簡化系統，常采用一根回氣總管，制冷壓縮機運行時的吸氣壓力按低溫庫的蒸發壓力調定。為了實現不同庫溫的蒸發器能在不同的蒸發溫度下工作，需要在庫溫較高的蒸發器出口裝設自動控制閥門，使閥前的壓力保持在庫溫所需的蒸發壓力值，而閥后的壓力與回氣總管的壓力相同。

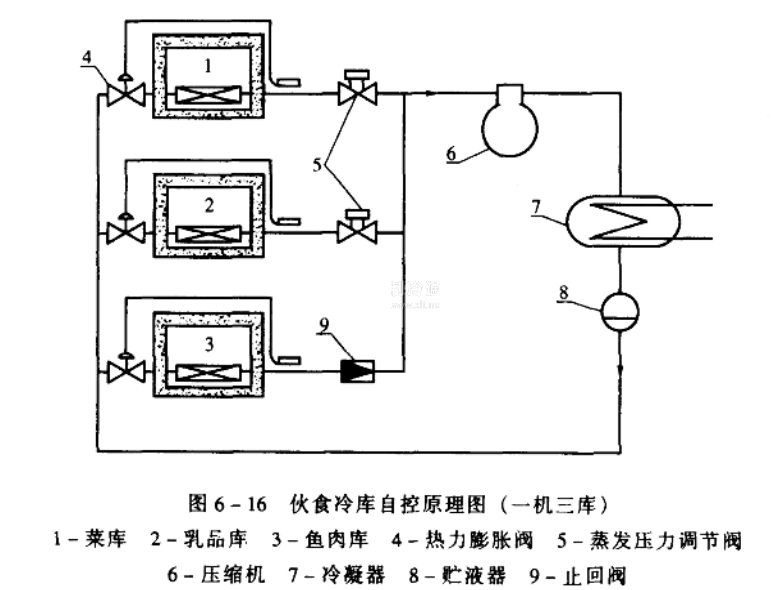

圖6-16是某船用伙食庫制冷系統原理圖。菜庫1和乳品庫2庫溫比魚肉庫3庫溫高，所以在1, 2號庫蒸發器出口裝設蒸發壓力調節閥。當庫房蒸發壓力升高時，蒸發壓力調節閥的閥口開大，使從蒸發器流出的制冷劑流量增加、蒸發壓力下降;如果庫房蒸發壓力下降，則蒸發壓力調節閥的閥口關小，蒸發器流出的制冷劑流量也減少，蒸發壓力回升。這樣，就可以使蒸發壓力調節閥前蒸發壓力保持在給定的范圍內。

蒸發壓力調節閥的調整方法，是按照比庫溫低5-10℃來決定制冷劑的蒸發溫度，查出其對應的飽和壓力(即蒸發壓力)，這就是閥口處制冷劑氣體的壓力給定值。

止回閥9的作用是，防止高溫庫熱負荷增加時，氣體倒流入低溫庫蒸發器，引起低溫庫的溫度波動。

利用導閥和主閥組合來控制蒸發壓力和溫度，可以提高控制精度，滿足多種制冷裝置的需要，獲得多方面的控制效果。常用的方法是，可以在高溫庫蒸發器出口管路上裝ZZHA型氣用常閉恒壓主閥來調節蒸發壓力。如果高溫庫蒸發器采用熱氨自動融霜時，回氣管上應裝設ZCHA型電磁恒壓主閥，防止融霜時熱氨竄入回氣總管和其他蒸發器。
