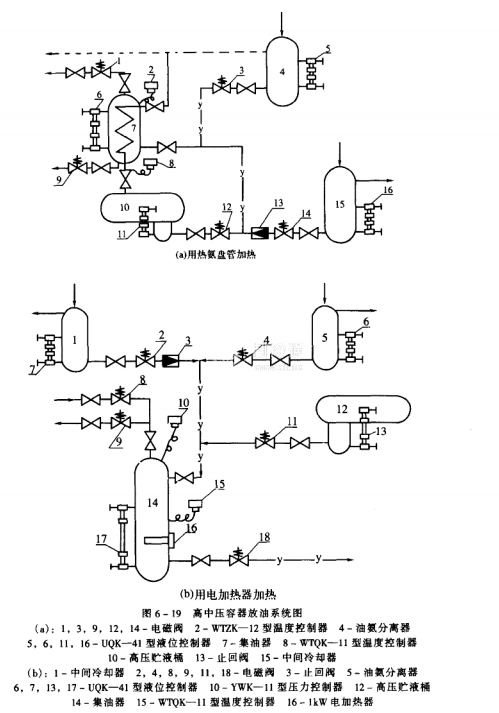

圖6-19 (b)為自控回路原理圖。

其放油過程如下:在系統的高、中壓容器中，如果巾間冷卻器(也可能是別的容器)的油位升至油位控制器的上限，控制中冷器及集油器的電路就被接通，此時中冷器的放油電磁閥和集油器的減壓電磁閥打開，向集油器放油。當中冷器的油放完而集油器的油位還未達到上限，則另一需放油的容器可通過控制電路接通后繼續放油，直至集油器的油位至上限。

集油器中裝有1千瓦電加熱器，當集油器的油位上升至上限時，關閉其它容器的放油電磁閥，同時接通電加熱器，加熱時間按工藝要求調定(一般在0.5~2小時)。當油溫高于30℃時，溫度控制器動作，停止加熱。當油溫低于22℃時，電加熱器又繼續加熱。當加熱時間達到預定值時，電加熱器斷電并關閉減壓電磁閥，打開放油電磁閥和加壓電磁閥，將油放至油桶。

當油位降至下限時，關閉放油電磁閥和加壓電磁閥，并打開減壓閥，準備接受其他容器的放油。
