1.安裝

(1) TDS-04型為定時沖霜時間程序控制器，它適用于工況穩定的冷藏間冷風機沖霜。

(2) TDS-05型為指令沖霜時間程序控制器，它適用于凍結間冷風機沖霜。其中電氣指令可直接加在微動開關的兩個焊有接線的腳上。

2.調整

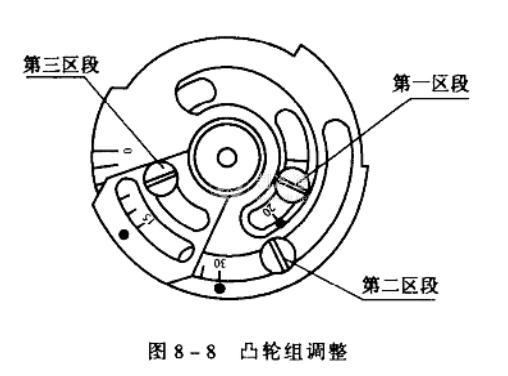

(1)設定區段時間的凸輪組調整方法是:凸輪組共有四片凸輪，最下一片凸輪上刻度0-20分鐘，為第一區段時間范圍。從下往上數第2片凸輪上的環形孔槽、定時紅點、緊固螺釘都是調整第一區段時間范圍用的。該凸輪片上的刻度0~30分鐘，則是第二區段時間范圍.由第三片凸輪上的環形孔槽、定時紅點、緊固螺釘調整。第三片凸輪上的刻度0~15分鐘，是第三區段時間范圍，由最上面一片扇形片上的環形孔槽、定時紅點、緊固螺釘調整。見圖8-8。

調整時，先將中心大螺母旋松，再松需調的緊固螺釘，以環形孔槽邊緣上的定時紅點對正所需時間刻度，再將螺釘擰緊。

(2) TDS-04型是定時指令，定時盤的時問調整，以開關撥板所對定時盤上時間刻度劃分為準。校準時，撥動脫齒撥板使傳動齒輪脫空，再撥動定時盤到合適位置。TDS-04型可以手撥定時盤，使定時螺釘提前鉤住控時撥板，滿足提前發出指令的要求。

(3) TDS-04型和TDS-05型凸輪組的時間刻度相同，其工作時間均可以在65分鐘內進行調整。這兩種程序控制器的動作時隔，至少2小時，TDS-04型是受定時盤上定時螺釘?shù)南拗疲?/span>TDS-05型因復位盤上復位頂桿限制，因從發出動作指令開始，需2小時才能復回零位接受指令。

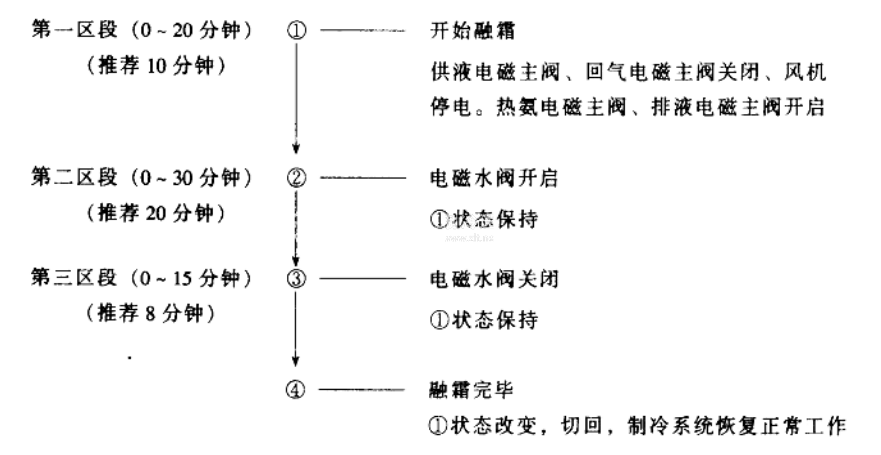

(4)融霜程序控制中四個電氣訊號和三個時間[X_段的工作內容，通常按如下安排:

(5)如果融霜不用熱氨，僅用水融霜，可以把第一區段調到零刻度，予以切除。
