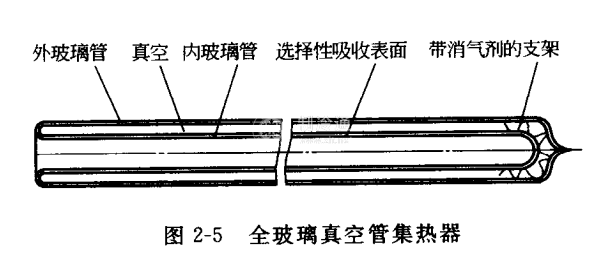

全玻璃真空管集熱器的結構包括內、外玻璃管，選擇性吸收涂層，彈簧支架，消氣劑等，外形像細長的暖水瓶膽，如圖2-5所示。其一端開口，將內玻璃管和外玻璃管的一端管口進行環狀熔封;另一端都密封成半球形的圓頭，內玻璃管采用彈簧支架支撐，而且可以自由伸縮，以緩沖熱脹冷縮引起的應力;內外玻璃管的夾層抽成高真空。內玻璃管的外表面涂有選擇性涂層。彈簧支架上裝有消氣劑，它在蒸散以后用于吸收真空集熱管運行時產生的氣體，保持管內高真空度。

1.玻璃  硼硅玻璃3.3是制造內外玻璃的主要材料，其熱脹系數為3.3×10ˉ?，玻璃中Fe?O?含量在0.1%以下，耐熱溫度高于200℃，機械強度高。

2.真空度  玻璃管內真空度是保證產品質量和使用壽命的重要指標。真空管中的鋇一鈦消氣劑，沉積在抽空的外玻璃表面，看上去像鏡面一樣，能夠在集熱管運行時吸收集熱管內釋放的氣體。一旦銀色鏡面消失，說明真空集熱管的真空度已受破壞。

3.選擇性吸收涂層  選擇性吸收涂層具有較高的太陽能吸收比、低的發射率，可極大限度地吸收太陽輻射能，抑制吸收體的輻射熱損失。此外還具有良好的真空性能、耐熱性能、光學性能。

采用真空磁控濺射工藝，可以將鋁一氮/鋁或不銹鋼一碳/鋁選擇性吸收涂層鍍在玻璃管外表面上，真空套管的玻璃內管可以有效地吸收太陽能，由于高真空的緣故，玻璃內管得熱損很小。
