（一）兆歐表選用

規定兆歐表的電壓等級應高于被測物的絕緣電壓等級。所以測量額定電壓在500V以下的設備或線路的絕緣電阻時，可選用500V或1000V兆歐表：測量額定電壓在500V以上的設備或線路的絕緣電阻時，應選用1000~2500V兆歐表；測量絕緣子時，應選用2500~5000V兆歐表。一般情況下，測量低壓電氣設備絕緣電阻時可選用0~200MΩ量程的兆歐表。

（二）絕緣電阻的測量方法

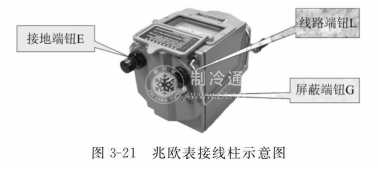

兆歐表有3個接線柱，如圖3-21所示。上端兩個較大的接線柱上分別標有“接地”（E）和“線路”（L），在下方較小的一個接線柱上標有“保護環”（或“屏蔽”）（G）。

1. 線路對地的絕緣電阻

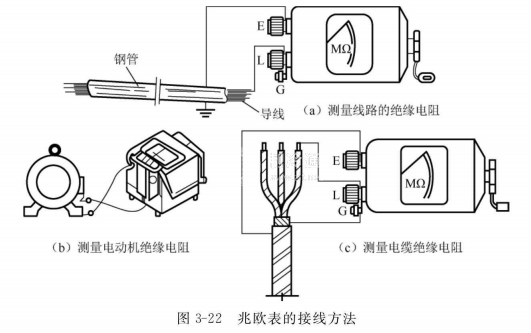

將兆歐表的“接地”接線柱（即E接線柱）可靠地接地（一般接到某一接地體上），將“線路”接線柱（即L接線柱）接到被測線路上，如圖3-22（a）所示。連接好后，順時針搖動兆歐表，轉速逐漸加快，保持在約120r/min后勻速搖動。當轉速穩定、表的指針也穩定后，指針所指示的數值即為被測物的絕緣電阻值。

實際使用中，E、L兩個接線柱也可以任意連接，即E可以與接被測物相連接，L可以與接地體連接（即接地），但G接線柱決不能接錯。

2. 測量電動機的絕緣電阻

將兆歐表E接線柱接機殼（即接地），L接線柱接到電動機某一相的繞組上，如圖3-22（b）所示，測出的絕緣電阻值就是某一相的對地絕緣電阻值。

3. 測量電纜的絕緣電阻

測量電纜的導電線芯與電纜外殼的絕緣電阻時，將接線柱E與電纜外殼相連接，接線柱L與線芯連接，同時將接線柱G與電纜殼、芯之間的絕緣層相連接，如圖3-22（c）所示。
