螺桿式制冷壓縮機的基本結構

1.開啟式螺桿式制冷壓縮機斤啟式螺桿式制冷壓縮機采用噴油式潤滑技術，潤滑油系統比較復雜，輔助設備較·大。

其基本結構如圖3-18所示。主要部件是：陽、陰轉子

（即陰陽螺桿）、機體（包括氣缸體和吸、排氣端座）、軸承、軸封、平衡活塞及能量調節裝置。

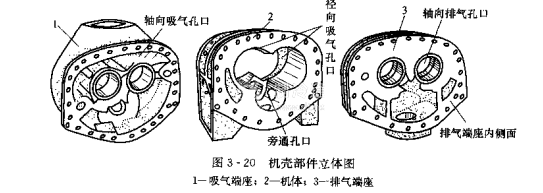

壓縮機的工作氣缸容積由轉子齒槽與氣缸體、吸排氣端座構成。吸氣端座和氣缸體的壁上也開有吸氣孔口（分軸向吸氣門和徑向吸氣口），排氣端和氣缸體內壁上也開有排氣口，而不像活塞式壓縮機那樣設吸、排氣閥。吸、排氣口大小和位置是經過精心設計計算確定的。隨著轉子的旋轉，吸、排氣口可按需要準確地使轉子的齒槽和吸、排氣腔連通或隔斷，周期性地完成進氣、壓縮、排氣過程。轉子、機體殼體部件如圖3-19、圖3-20所示。

噴油的作用是冷卻氣缸壁，降低排氣溫度，潤滑轉子，并在轉子及氣缸壁面之間形成油膜密封，減小機械噪聲。

螺桿壓縮機運轉時，由于轉子上。產生較大軸向力，必須采用平衡措施，通常在軸上設置推力軸承。另外，陽轉子上軸向力較大，還加裝平衡活塞予以平衡。

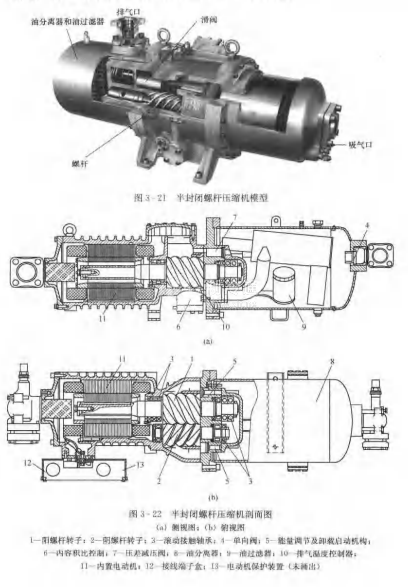

2.半封閉螺桿式制冷壓縮機半封閉螺桿壓縮機利用排氣壓力和吸氣壓力之間的壓差進行供油的方式，使?jié)櫥拖到y(tǒng)大大簡化；在高冷凝溫度或低蒸發溫度的情況下，除常規噴油冷卻外，還在壓縮機轉子間直接噴射制冷劑液體進行補充冷卻，使機組工作更加可靠，應用工況范圍擴大；壓縮機無油泵，也沒有油冷卻器，內置油分離器和油過濾器。目前半封閉螺桿壓縮機在空調工程領域已基本取代過去的開啟式噴袖式螺桿壓縮機。圖3-21為某品牌半封閉螺桿式壓縮機模型，圖3-22為螺桿式壓縮機結構圖，其排氣口位置與圖3-21有所不同。3.全封閉螺桿式制冷壓縮機甘前的全封閉螺桿式制冷樂縮機多為立式雙螺桿轉子，體積緊湊，占有空間小。其結構見圖3-23。
