常用的硬質(zhì)隔熱材料有：軟木制品、聚苯乙烯泡沫塑料，膨脹蛭石制品，瀝青膨脹珍珠巖制品等，大多是制成品。

硬質(zhì)材料施工方便，還可在現(xiàn)場用切、鋸等方法加工成所需要的形狀和尺寸。

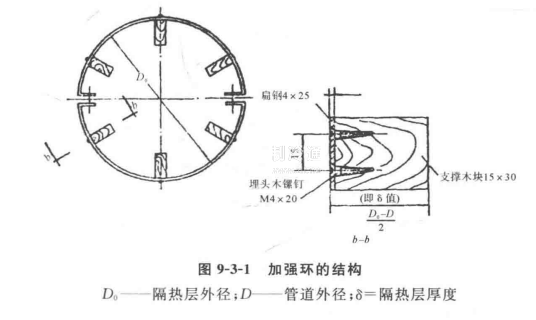

硬質(zhì)隔熱材料容易在被隔熱物外表面上固定；直徑小于300mm圓筒形設(shè)備和管道上敷設(shè)硬質(zhì)材料時，多用鐵絲綁扎，每隔300~500mm一道箍（參考圖9-3-1）。在平壁和圓筒直徑較大的圓筒形設(shè)備上敷設(shè)硬質(zhì)材料時，多用黏合劑粘貼，在兩層硬質(zhì)材料之間也用黏合劑粘貼。有時還須增加一些固定措施，如在直徑高大的圓筒設(shè)備上、頂板上等處，根據(jù)情況增加鐵絲網(wǎng)包絡(luò)，或用鐵絲在事先埋設(shè)的木磚上纏繞固定。大部分的材料都可用石油瀝青做黏合劑，如軟木、膨脹蛭石制品、瀝青膨脹珍珠巖制品等。

采用聚苯乙烯泡沫塑料做隔熱層時，根據(jù)需要可選用其成型制品（板或管殼），少量特殊尺寸，也可在現(xiàn)場用電熱切割，以19號電阻絲通5~12V低壓電源一般溫度控制在200~250℃為宜。

聚苯乙烯泡沫塑料粘合時，日前使用較普通的黏粘合劑是瀝青膠和101膠，其配方如下：

石油瀝青：100份（重量）汽油：30~60份（重量）

在水浴中加熱到80~90℃即溶化，涂在粘合表面上用力壓緊，待瀝青冷卻后，便可粘好。

101膠（聚胺酯予聚體）可使聚苯乙烯泡沫塑料與混凝土、鋼板、木材、塑料粘合，其配方為：

101膠水100份（重量）

500號白水泥100一200份（重量）

將膠水和水泥攪拌均勻，涂在粘合的表面上，24h即達到應(yīng)有強度。

101膠具有吸濕性，水泥起加速固化作用，所以配制后2h要用完；另外，500號白水泥可用500號普通水泥代替，性能無多大差別。
