箱體、箱門冷卻水管路布置

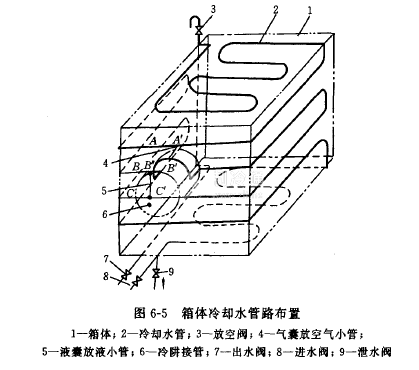

帶SIP系統的中、大型凍干箱的箱體（甚至箱門）外側應設冷卻水道，用來在蒸氣滅菌以后冷卻箱體和箱門，節省輔助時間。冷卻水道及進、出水口，放空閥的設計，應不會產生冷卻水在管道中短路，或形成氣囊、液囊，造成冷卻不均勻。冷卻結束后，打開放空閥、出水閥，關閉進水閥，管道內的殘水必須能徹底排盡。以免在預凍時，管道結冰膨脹損壞箱體結構。圖6-5所示的為一冷卻水道布置示例。憐卻水從箱后下部進水閥8進人，先冷卻箱體底面，經右側前下方進入側壁冷卻箱體兩側壁和后壁，再往右側前上方進箱頂，冷卻完后往左側前方下行繞至箱底左邊經排水閥7出來。

由于凍干箱與冷阱之間接管較粗，使水道繞過接管上方，形成了氣囊，排水時成為液囊，因而在AB管道間加A'B'小管，使進水時形成氣囊放氣，在BC管道間加B"C'小管，在排水時給B”左邊的液囊放水。冷卻水開始進人箱體時放空閥放走管道內的空氣，待水充滿水道后，關閉放空閥。冷卻完畢后關閉進水閥打開放空閥和泄水閥，以利于殘水從出水閥流出。凍干時放空閥也應打開，以供冷卻水管內表面中殘存水氣化后排出。

可以利用加強筋、箱壁等一起構成夾層通道來作冷卻水道，也可以將圓管軸向剖成半圓管，焊在箱壁上作冷卻水道，不宜用整個圓管壓在箱壁上，這樣傳熱效果差。
