連桿的修復如下。

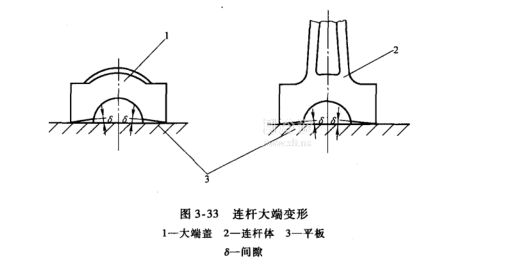

1.連桿大端變形的修復由于連桿大端瓦（指薄壁瓦）的余面高度太大，或兩側墊片（指原壁瓦）的原高度不一致，或放置不當，當連桿螺栓擰緊時便產生變形，如圖3-33所示。

1）鏜修大端孔。將連桿體和大端蓋的兩剖分面分別磨去少許，使剖分面垂直于桿體，然后將大端蓋組裝在桿體上，按大、小孔中心距尺寸重鏜大端孔至規定尺寸。

2）檢修兩螺栓孔。檢查兩螺栓孔的圓度、平行度、圓柱度及兩螺栓孔的兩端平面對其軸心線的垂直度。若不符合規定要求，應進行鏜孔或餃孔修復，并按修復后的孔徑配制螺栓。

2.連桿小頭孔磨損的修復由于小頭村套與小頭孔的配合松動，在運轉中發生相對轉動而磨損。

1）筐小頭孔。將套取出，量準大、小頭孔中心距尺寸，按技術要求鏜削小頭孔。

2）配村套。按鏜孔的實際尺寸制作村套外徑，保證其過盈量。襯套與孔的配合應是H7/r6.或用鑲套粘結法修復，如圖3-34所示。

3.連桿體的彎曲、扭曲變形的修復

（1）校正變形在測得連桿變形量后，對中、小型連桿，可用機械加壓冷校法進行校正；大型連桿用機械熱壓法校正。其操作方法與校正曲軸變形的方法相同。

（2）偏差的修正校正后的連桿，要對大、小端平面進行磨削或刮研修正，以使其平行。同時，注意不要因熱壓校正而引起新的裂紋或其他有損質量的缺陷。

4.連桿螺栓頭及螺母支承面的修復與更換

（1）螺栓頭部與螺母支承面的修復如果螺栓、螺母的支承面與孔端面有接觸不良或劃傷、擦痕等情況，進行刮研修復。

（2）螺栓和螺母的更換在使用過程中，一旦發現有以下情況之一時，應立即予以更換。

①螺紋損壞或配合松動。

②發現裂紋。

③螺栓產生過大的殘余變形。

5.修理技術要求

①連桿大、小端孔直徑公差為H7級精度，螺栓孔直徑公差為H8級精度，各孔表面粗糙度值不大于Ral.6um。

②連桿大、小端孔的圓柱度不低于7級精度。

③連桿小頭孔對大端孔軸心線的平行度不低于6級精度。

④兩螺栓孔軸心線的平行度不低于9級精度，兩螺栓孔的端面對其軸心線的垂直度不低于6級精度。
