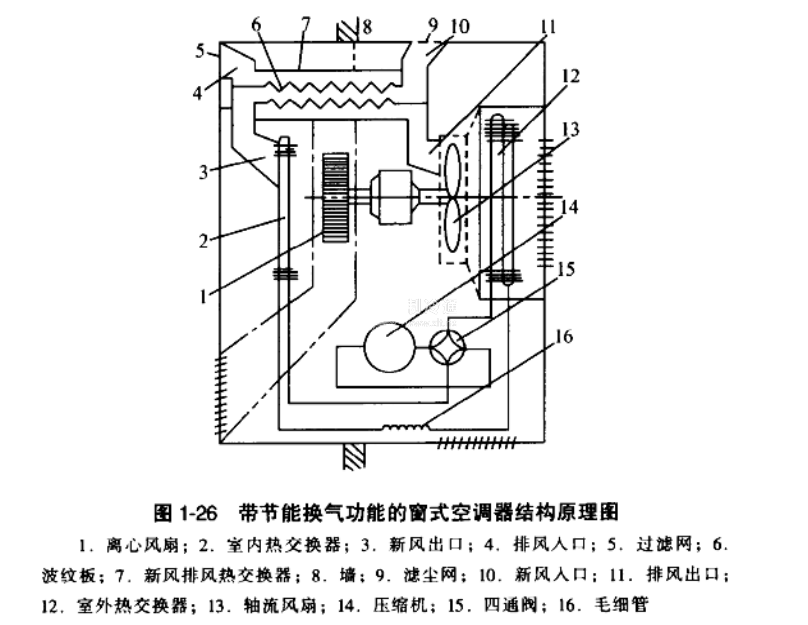

窗式空調器通過設在隔板上的風門引入外界新風，這會增加空調器的能耗，而排出空氣所含的能量（冷量或熱量）則無法回收利用，這種工作方式只能是間歇式使用，否則會因外界空氣不斷進人室內而影響空調器的性能。帶節能換氣功能的窗式空調器的結構如圖1-26所示，它是在普通窗式空調器的結構基礎上增加一個節能換氣裝置，其工作過程如下。

在空調器運行狀態下，室內的離心風扇1將室內空氣送入熱交換器2，實現對空氣的處理后送回室內，室外風扇將室外空氣吹過熱交換器12，使制冷劑與外界進行熱交換；而室外新風從過濾網9、新風進口10，經新風排風熱交換器7的新風通道出口被離心風扇經室內熱交換器2吸入室內。室內污濁空氣（排風）從過濾網5、排風出口4，經新風排風熱交換器7的排風通道由排風出口11經風扇13吹經室外熱交換器12后排出室外。“新風”與“排風'”

在熱交換器7中隔著具有滲濕性的波紋板6逆向流動進行熱交換，使排出室外空氣所攜帶的能量被吸入室內的新風充分回收帶回室內，再將排風送至室外熱交換器12使之得以充分利用，保證在通風換氣過程中能量損失最小。
