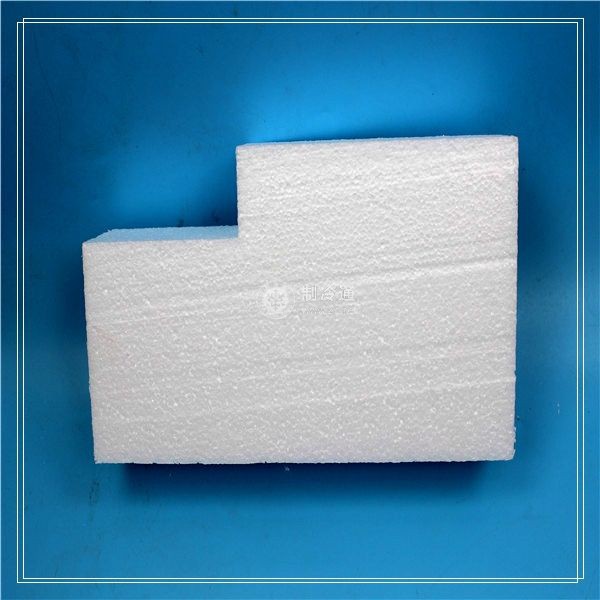

1.EPS塑料板設計選用要點

（1）在EPS板薄抹面外保溫系統中，為避免后收縮造成抹面層開裂，要求EPS板成型后在常溫下至少存放40天，或者在70℃下至少養護一周，同時要求尺寸穩定性在0.3%以下。

（2）ES板自重輕，且具有一定的抗壓、抗拉強度，靠自身強度能支承抹面保護層，不需要拉接件，可避免形成熱橋。

（3）ES板的密度在30~50kgm的范圍內，導熱系數值最??；在平均溫度10℃，密度20kgm3時，導熱系數為0.033~0.036W/（mK）；密度小于15kg/m3時，導熱系數隨密度的減小而急劇增大；密度15~22kg/m3的ES板適合做外保溫。

（4）EPS板具有很好的使用耐久性，但當EPS板直接暴露于室外時，表面極易受損，故應加保護層。

（5）EPS板在加熱成型后會產生后收縮，用不同的原料和不同的加工條件生產的EPS板，其后收縮量是不同的，理想的EPS板的后收縮量為0.3%~0.5%。

（6）EPS板用于外墻和屋面保溫時，一般不會產生明顯的受潮問題。但當EPS板一側長期處于高溫高濕環境，另一側處于低溫環境并且被透氣性不好的材料封閉時，或當屋面防水層失效后，S板可能嚴重受潮，從而導致其保溫性能嚴重降低。

（7）ES板在表面棵露的情況下，因直射陽光和風化作用易造成損壞。因此，在外保溫或屋面保溫層施工過程中，應及時做保護層。

（8）用于冷庫、空調等低溫管道保溫時，必須在EPS板外表面設置隔氣層。

2.XPS塑料板設計選用要點

（1）XPS板具有特有的微細閉孔蜂窩狀結構，與EPS板相比，具有密度大、壓縮性能高、導熱系數小、吸水率低、水蒸氣滲透系數小等特點。

（2）在長期高濕度或浸水環境下，XPS仍能保持其優良的保溫性能，在各種常用保溫材料中，是惟-一能在70%相對濕度下兩年后熱阻保留率仍在80%以上的保溫材料。

（3）由于PS板長期吸水率低，特別適用于倒置式屋面和空調風管。

（4）XPS板還具有很好的耐凍融性能及較好的抗壓縮蠕變性能。
