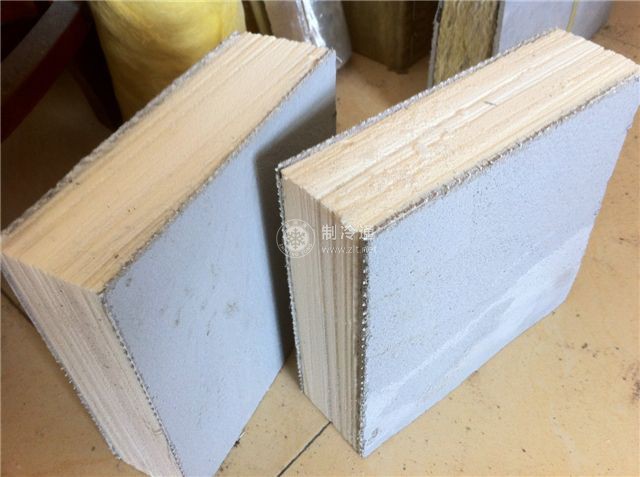

1. 優(yōu)良的絕熱性

巖棉纖維細(xì)長(zhǎng)柔軟，纖維長(zhǎng)通常可達(dá)200mm，纖維直徑在4~7m，絕熱絕冷性能優(yōu)良。

2. 使用溫度高

礦、巖棉的最高使用溫度是它允許長(zhǎng)期使用的最高溫度，長(zhǎng)期使用不會(huì)發(fā)生任何變化。

3. 防火不燃

礦、巖棉是礦物纖維，因而具有不燃、耐腐、不蛀等優(yōu)點(diǎn)，是較理想的防火材料。

礦渣棉、巖棉制品的耐火性也是相對(duì)的，它的所謂不燃性主要取決于其中是否含可燃性添加劑，因礦渣棉、巖棉本身屬無(wú)機(jī)質(zhì)硅酸鹽纖維，不燃，但在加工制品中，有的需加人粘結(jié)劑或添加劑，這些產(chǎn)品雖不自燃又不助燃（除加入可燃性有機(jī)物作為粘結(jié)劑），但耐火性能受到較大影響。如以石油瀝青作為粘結(jié)劑的棉氈，長(zhǎng)期使用溫度不宜超過(guò)250℃。用聚乙烯醇和有機(jī)質(zhì)纖維素作為粘結(jié)材料的制品的使用溫度宜低于200℃。用酚醛樹(shù)脂作為粘結(jié)劑制成的巖棉管和巖棉板制品使用溫度不宜高于400℃（國(guó)外制定使用溫度可高于600℃），實(shí)際上加入酚醛樹(shù)脂粘結(jié)劑含量不高于3%時(shí)，仍屬于不燃材料；當(dāng)使用溫度高于400℃以上時(shí)，與高溫接觸的一面，可有少許薄層棉氈出現(xiàn)酚醛汽化或碳化現(xiàn)象，但礦渣棉或巖棉制品結(jié)構(gòu)仍然完整，并不影響熱導(dǎo)率和其他性能指標(biāo)；當(dāng)加熱到600℃時(shí)，在接觸高溫面的一層出現(xiàn)炭化層，也不影響長(zhǎng)期使用，即使出現(xiàn)煙霧也不燃，所以通常當(dāng)加人粘結(jié)劑含量高于3%時(shí)，設(shè)定的使用溫度宜為400℃。

當(dāng)用無(wú)機(jī)物作為粘結(jié)劑的制品時(shí)，均屬于不燃制品，使用溫度可分別達(dá)到600℃甚至900℃。如水玻璃、磷酸鋁、黏土、膨潤(rùn)土和礬土水泥等無(wú)機(jī)粘結(jié)劑。

4. 較好的耐低溫性

在相對(duì)較低溫度下使用，各項(xiàng)指標(biāo)穩(wěn)定，技術(shù)性能不改變。

5. 長(zhǎng)期使用穩(wěn)定性

由于加人憎水劑，制品幾乎不吸水，即使在潮濕情況下長(zhǎng)期使用也不會(huì)發(fā)生潮解。

6. 對(duì)金屬設(shè)備隔熱保溫?zé)o腐蝕性

巖棉制品幾乎不含氟、氯等腐蝕性離子，因而對(duì)設(shè)備、管道等應(yīng)用無(wú)腐蝕作用。

7. 吸聲、隔聲

礦渣棉、巖棉纖維長(zhǎng)而渣球含量少，纖維之間具有許多細(xì)小的空隙，對(duì)于各種工業(yè)噪聲和房屋的吸聲有較好的吸聲性能。

主要吸聲機(jī)理是制品具有多孔性，其表面的一些孔隙可作為互相貫通面而不是密封狀態(tài)，近似于無(wú)數(shù)的毛細(xì)管，并具有一定透性，可形成流阻，當(dāng)聲波通過(guò)此處時(shí)，由于流阻的作用產(chǎn)生摩擦，使聲能的一部分轉(zhuǎn)化為熱能而損失或?yàn)槔w維所吸收。

當(dāng)?shù)V棉（巖棉）吸聲板的密度愈大，板材愈厚，纖維愈細(xì)，含渣球愈少時(shí)，吸聲效果愈好。
