1. 干粉砂漿拌制

干粉砂漿（或稱干拌砂漿、干混砂漿）包括P℉保溫板聚合物粘結砂漿、聚合物抹面砂漿（膠漿），面磚粘結砂漿、填縫劑等。

干粉砂漿拌料時，按說明書規定水、灰比，確定用水量，嚴禁另外混入水泥、砂、外加劑等其他材料。

通過電動攪拌器攪拌，使液體轉動帶動粉料拌和，有利于漿料混合更加均勻，提高工作效率并能防止粉料飛散。每次配制量不得過多，視不同環境溫度條件控制在2h內或按產品說明書中規定的時間內用完。

干粉砂漿宜使用單組分砂漿，干粉砂漿包括粘結砂漿、抗裂砂漿（抹面膠漿）等，是在生產廠出廠時的袋裝干粉料，在現場使用時只加適量水拌和即成，施工不得添加除水以外的其他材料。

（1）單組分砂漿配制：先將水（潔凈水）倒入攪拌機（容器）內，再倒入單組分砂漿料，使用低速電動攪拌器，使物料攪拌達到均勻一致為止，即無干粉顆粒的膏糊狀，靜置3~5min后，再次攪拌均勻后達到工程所需的粘稠度即可使用。

（2）慎用雙組分砂漿，當使用雙組分砂漿時，樹脂乳液開封后，應在摻加粉料前，用專用電動攪拌器將其充分攪拌至均勻，然后加入一定比例的粉料繼續攪拌至充分均勻，達到工程所需的粘稠度。

2.抹面（抗裂砂漿）層厚度控制

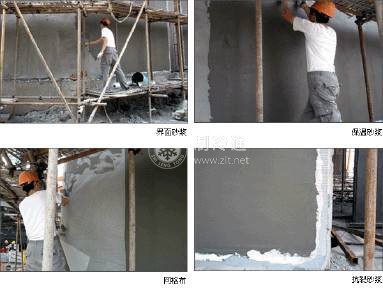

抹面（抗裂砂漿）層包括薄抹面層和厚抹面層。抹面層主要起防裂、防水、抗沖擊和防火等保護作用，同時應具有較小的水蒸氣滲透阻。

抹面層厚度過薄不能達到應有作用，但抹面層過厚會有以下不足：

（1）抹面層過厚會因橫向拉應力超過玻纖網抗拉強度而導致抹面層開裂；

（2）抹面層過厚會使水蒸氣滲透阻超過設計要求：

（3）抹面層過厚會增加裂縫可能性；

（4）抹面層過厚會使重量超過抗震荷載限值：

（5）抹面層厚度要求：

1）涂裝飾面首層應采用雙層玻纖網，抹面膠漿（抗裂砂漿）復合玻纖網層的厚度應在5~7m；首層以上高度的墻體采用單層玻纖網，抹面膠漿（抗裂砂漿）復合玻纖網層的厚度應在3mm；玻纖網間搭接區抹面層的厚度宜為0.5mm。

2）面磚飾面復合雙層加強型玻纖網（或單層熱鍍鋅鋼絲網）的抹面層厚度宜為57mm。
