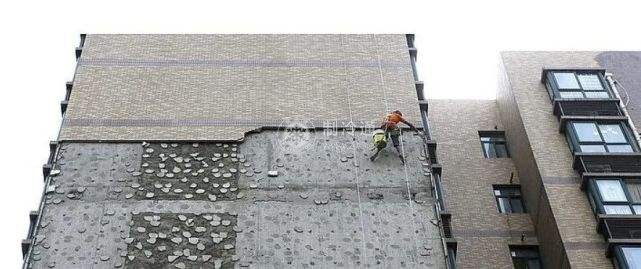

（1）粘結PF裸板時未采用PF保溫板專用聚合物粘結砂（膠）漿，而當采用普通聚合物水泥砂漿粘結膠時，拌合水是為保證普通聚合物水泥砂漿中水泥的水化作用，在粘結砂漿未達到凝結時，含有堿性的拌合水已經(jīng)先與低酸PF裸板面層接觸，還可以說拌合水析出P℉裸板酸后，在PF保溫板與粘結砂漿界面間發(fā)生酸堿中和反應，在PF保溫板表面形成不小于2mm深的剝蝕厚度（在PF保溫板表面，可觀察有明顯紫紅、深紅等變色），完全失去粘結強度，PF保溫板與基層開裂，甚至脫落。

（2）條粘方式時，粘結砂漿溝槽部位尺寸太小而彌實；滿粘或保溫板拼縫用粘結砂漿粘實，形成排水、排氣不暢及脹縮應力造成內(nèi)壓剝離性開裂、空鼓；點框粘時，PF保溫板表面未按相關規(guī)定噴界面劑或采用點框粘方式時，板框上膠粘劑未留設排氣通道受濕度影響，經(jīng)熱脹冷縮產(chǎn)生保溫層開裂、變形。

另外，粘結砂漿用量雖然達到板面60%，但在板面布膠有嚴重不均現(xiàn)象，在膠少、無膠部位粘結力相對小，錯誤采用無框的點粘，導致保溫板開裂。

（3）PF保溫板粘結砂漿質(zhì)次（如聚合物添加量太少）、價低、粘結面積太小、粘結強度低、虛貼，不能抵抗正負風壓影響。粘結砂漿承擔系統(tǒng)的全部荷載，保溫板粘結不牢，在墻體只形成浮粘。

（4）使用久存吸潮的聚合物粘結砂漿，導致與墻體基層的粘結強度過低；使用合格的聚合物粘結砂漿，但初凝后因挪動而降低粘結強度。

（5）PF保溫板作業(yè)在冰凍、過低溫度或在濕度過大或雨雪天氣施工，因冰凍面或低溫春暖化水成為隔離層或氣體膨脹。

（6）基層強度太低或太臟，導致系統(tǒng)的粘結薄弱點在粘結砂漿層與基層的界面處。

（7）錨栓起輔助作用，設置錨栓部位錯誤或錨栓數(shù)量少，或?qū)㈠^栓作為保溫板的主要固定措施。

（8）在風壓較大地區(qū)，PF保溫板未加錨栓錨固或錨固數(shù)量小，可發(fā)生保溫層沉降、開裂。

（9）PF保溫板與保溫板間縫隙，采用抹面膠漿直接堵塞。

（10）PF保溫板與板之間開裂原因，也因基層墻體平整度不同，保溫板厚度不同及側(cè)面的平整度不同，在貼保溫板時，往往會在板與板之間的對接處有縫隙或高低不同的棱，如填塞泡沫條不均、斷續(xù)填塞或漏填，打磨不平，經(jīng)過掛網(wǎng)及罩面后，可形成局部不平，經(jīng)過一段時間后，因面層不平造成收縮不均而造成縫和棱處開裂，久之導致雨水滲漏。

PF保溫板保溫層施工中出現(xiàn)找平砂漿和主體墻空鼓，特別是長時間滲水，容易發(fā)生持續(xù)性空鼓使保溫層局部破壞。

（11）施工造成質(zhì)量問題。墻面出棱；陰陽角保溫有空隙；完成施工后墻面起包；窗口側(cè)口不通線而容易形成內(nèi)八字；腰線、造型、立柱、挑板等線條不直，成活后不平；腳手架眼處修補出殼；女兒墻壓頂、屋面造型施工后不平整、線角不直等。

（12）PF保溫層連續(xù)面積較大而未設伸縮縫或者伸縮縫設置不合理，也會造成保溫層出現(xiàn)裂紋，使其受應力影響而開裂。當保溫層為保溫板時，相鄰板面高度差太大或間隙縫太大，會使保護層形成應力裂紋。
