（1）剛下線的保溫板應平整留空（孔）堆放。生產合格的PF保溫板，必須達到足夠的陳（熟）化時間，即泡體達到一切化學、物理反應結束，保證板材穩(wěn)定、不變形是最基本條件。否則采用未到陳（熟）化泡體，使用再好粘結膠及配套材料也難以適用，暫時粘錨后日久也會開裂、變形。

PF保溫板生產，保證各個化學組分當量反應，嚴格控制催化劑、固化劑加入量，控制出板速度與發(fā)泡速度匹配。且板材應正確復合玻網格布，錨栓規(guī)格、數(shù)量安裝按設計要求選用。

（2）基層濕度大應涂刷防濕底漆，保證基層干燥、環(huán)境溫度符合施工條件。

（3）必須保證膠粘劑質量，且粘結面積應≥60%，防止有虛貼。

（4）基層濕度大應涂刷封閉基層處理劑，采用點框粘貼法布膠。

（5）粘貼板材的基層應牢固、平整、干燥和干凈，粘貼板材應稍加用力。

（6）膠粘劑必須在有效時間內和規(guī)定施工溫度使用，超過使用期的膠粘劑嚴禁加水再用。

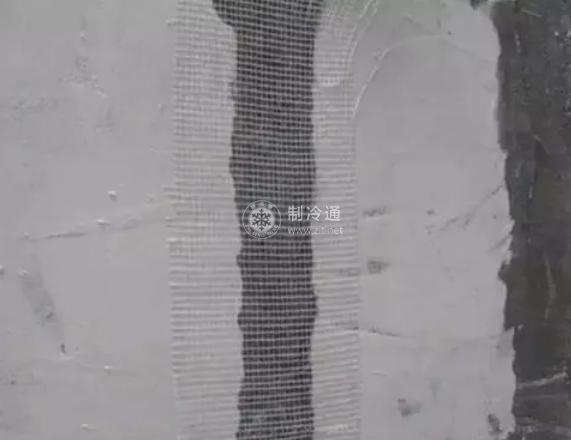

（7）PF保溫板與保溫板間縫隙用泡沫填塞，不得用抹面膠漿堵塞縫隙。

（8）為防止PF保溫板間之間開裂，應在基層處理合格后，將保溫板底面抹膠泥，然后粘貼在基層墻體上，再將填充在縫內泡沫凸出部分打磨成與保溫板成同一平面，達到膨脹密封，同時成為一個整體，然后再進行下步常規(guī)操作方法。

（9）在結構變形縫處設置變形縫；保溫層連續(xù)面積較大應合理設伸縮縫。

（10）窗戶周邊及其角部集中部位應增設加強網，以分散其中應力。

（11）逐層漸變、釋放應力、防止外保溫層開裂滲漏。面層裂縫主要是材料變形引起的，只要能有效變形釋放應力，減少在約束條件下產生的應力集中，就能控制裂縫。

因此，墻體保溫工程的材料必須具備相應的柔韌性，并在抗裂防護層中增加分散應力的加強網。保溫體系采用柔性軟聯(lián)接，形成柔性變形，逐層釋放應力的抗裂技術，可以有效地控制保溫層表面裂縫的產生。

（12）外墻熱（冷）橋的斷橋處理。外墻的圍護結構中包含金屬、鋼筋混凝土梁、柱挑陽臺、遮陽板、突出線條等部位，在室內外溫差作用下，形成傳熱密集、內表面溫度較低的部位，這些部位易形成熱橋。熱橋部位易出現(xiàn)保溫層空鼓和開裂引起滲漏，外保溫層必須完整包覆所有外表面，使保溫層閉合。

（13）PF保溫板生產中，調整樹脂、硬化劑、發(fā)泡劑及其他助劑用量，達到最佳級配：

控制生產PF保溫板最佳厚度，PF保溫板厚度不宜過薄，生產不同厚度保溫板時應調整布料速度或控制出板溫度、速度，互相匹配。
