防護(hù)層（或稱保護(hù)層）為抹面層和飾面層的總稱，防護(hù)層開裂涉及多方面原因

（1）溫度、干縮及凍融破壞。溫度變化時(shí)，材料和構(gòu)件出現(xiàn)變形，如果變形受到約束，就會(huì)產(chǎn)生溫度應(yīng)力，當(dāng)溫度產(chǎn)生應(yīng)力大于墻體的抗拉強(qiáng)度時(shí)，就會(huì)出現(xiàn)保護(hù)層開裂。

（2）設(shè)計(jì)不合理，如外飾面涂料選用平涂方法，而沒有選用復(fù)層涂料；分格縫和變形縫的設(shè)置和結(jié)構(gòu)設(shè)計(jì)不合理。

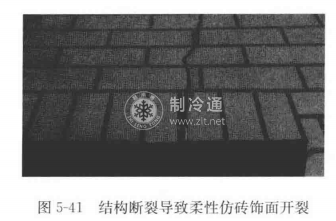

（3）外力（如地基）沉降不均勻、地震力等原因造成墻體開裂、錯(cuò)位變形，不可抗力導(dǎo)致防護(hù)層開裂、破壞。如柔性仿磚飾面保溫系統(tǒng)，因窗口上方出現(xiàn)結(jié)構(gòu)開裂而導(dǎo)致柔性仿面磚飾面開裂現(xiàn)象，如圖5-41所示。

（4）構(gòu)成抹面層的各層材料自身的柔性不匹配、相容性差。

使用了不合格或非耐堿性的玻纖網(wǎng)格布，由于斷裂強(qiáng)度低、耐堿強(qiáng)度保持率低，使用質(zhì)次價(jià)低不耐堿的玻纖網(wǎng)格布，在水泥的堿性作用下沒有抗裂能力或鋪設(shè)位置不適當(dāng)?shù)瘸霈F(xiàn)開裂，造成短期或長期起不到有效分散應(yīng)力的作用。

（5）保溫板施工前未經(jīng)足夠熟化時(shí)間，安裝后即刻進(jìn)行抹面施工時(shí)，保溫層會(huì)對(duì)面層施加很大的應(yīng)力，因保溫層的不穩(wěn)定，從而導(dǎo)致在板縫處出現(xiàn)裂紋。

（6）在保溫體系與未做保溫的建筑結(jié)構(gòu)部位的交接處（如陽臺(tái)、雨篷、女兒墻、屋頂裝飾造型等），兩種體系的材料性能相差較大，溫度變化使它們?cè)诮缑嬷g產(chǎn)生縫隙。

（7）在窗口四角保溫板拼裝，或只加單層玻纖網(wǎng)格布而未加增強(qiáng)玻纖網(wǎng)格布，造成墻體開裂。

（8）抹面層超厚。
