循環(huán)水系統(tǒng)設(shè)備和管道的內(nèi)表面，經(jīng)化學(xué)清洗后呈活性狀態(tài)，極易產(chǎn)生二次腐蝕，因此要在化學(xué)清洗后立即進(jìn)行預(yù)膜處理。

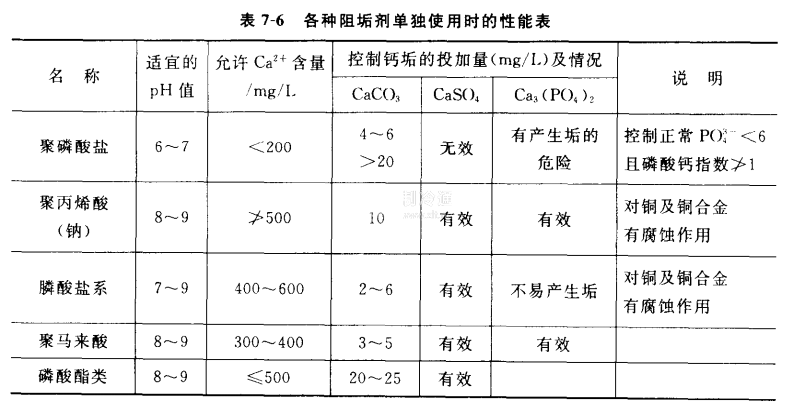

預(yù)膜處理就是向循環(huán)水系統(tǒng)中投加某些化學(xué)藥劑，使與循環(huán)水接觸的所有經(jīng)清洗后的設(shè)備、管道金屬表面形成一層非常薄的、能抗腐蝕、不影響熱交換、不易脫落的均勻致密保護(hù)膜的過(guò)程。形成的保護(hù)膜類(lèi)型與所投加化學(xué)藥劑的性質(zhì)有關(guān)，不同的化學(xué)藥劑在金屬表面形成的保護(hù)膜亦不相同，一般常用的保護(hù)膜有兩種類(lèi)型，即氧化型膜和沉淀型膜（包括水中離子型和金屬離子型），各種膜的特性可參見(jiàn)表7-6。

1. 預(yù)膜的作用與方法

預(yù)膜處理和酸洗后的鈍化處理作用一樣，也是使金屬的腐蝕反應(yīng)處于全部極化狀態(tài)，消除產(chǎn)生電化學(xué)腐蝕的陰、陽(yáng)極間的電位差，從而抑制腐蝕。

在確認(rèn)系統(tǒng)已清洗干凈并換入新水后，投加預(yù)膜劑，啟動(dòng)水泵使水循環(huán)流動(dòng)20h一30進(jìn)行預(yù)膜。預(yù)膜后如果系統(tǒng)暫不運(yùn)行，則任由藥水浸泡；如果預(yù)膜后即轉(zhuǎn)入正常運(yùn)行，則于一周后分別投加緩蝕阻垢劑和殺生劑。

經(jīng)預(yù)膜處理后的系統(tǒng)，一般均能減輕腐蝕，延長(zhǎng)設(shè)備和管道的使用壽命，保證連續(xù)安全地運(yùn)行，同時(shí)能緩沖循環(huán)水中pH值波動(dòng)的影響。

2. 預(yù)膜劑與成膜的控制條件

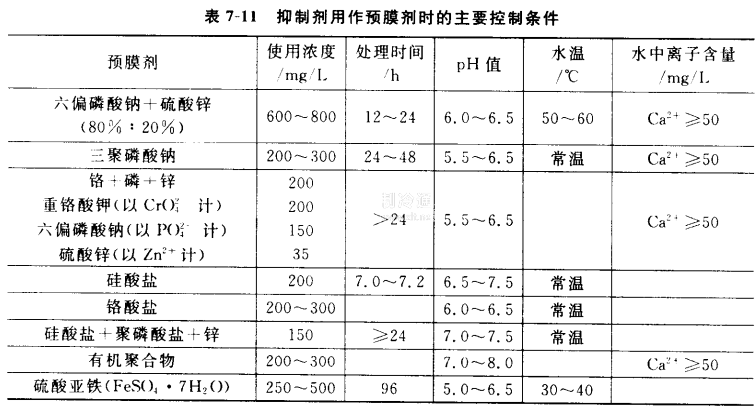

預(yù)膜劑經(jīng)常是采用與抑制劑大致相同體系的化學(xué)藥劑，但不同的預(yù)膜劑有不同的成膜控制條件，如表7-11所示。其中以“六偏磷酸鈉十硫酸鋅”應(yīng)用較多，而“硫酸亞鐵”則可有效地用于銅管冷凝器中。

保護(hù)膜的質(zhì)量與成膜速度除與使用的預(yù)膜劑直接有關(guān)外，還受以下諸因素的影響：

（1）水溫

水溫高有利于分子的擴(kuò)散，加速預(yù)膜劑的反應(yīng)，成膜快、質(zhì)地密實(shí)。當(dāng)需要維持較高溫度。而實(shí)際做不到，只能維持常溫時(shí)，一般可以通過(guò)加長(zhǎng)預(yù)膜時(shí)間來(lái)彌補(bǔ)。

（2）水的pH值

水的PH值過(guò)高會(huì)產(chǎn)生磷酸鈣沉淀，同時(shí)還會(huì)影響膜的致密性和與金屬表面的結(jié)合力。如pH值低于5則將引起金屬的腐蝕，因此要嚴(yán)格控制水的pH值，一般認(rèn)為控制在5.5~6.5左右為宜。

（3）水中鈣（Ca）與鋅（Zn+）離子

鈣與鋅離子是預(yù)膜水中影響較大的兩種離子。如果預(yù)膜水中不含鈣或鈣含量較少，則不會(huì)產(chǎn)生密實(shí)有效的保護(hù)膜。一般規(guī)定預(yù)膜水中的鈣含量不能低于50g/1.鋅離子能促進(jìn)成膜速度，在預(yù)膜過(guò)程中，鋅與聚磷酸鹽結(jié)合能生成磷酸鋅，而牢固地附著在金屬表面上，成為其有效的保護(hù)膜，所以在聚磷酸鹽預(yù)膜劑中都要配入鋅鹽。

（4）鐵離子和懸浮物鐵離子和懸浮物都直接影響成膜的質(zhì)量，如水中懸浮物較多，生成的膜就松散，抗腐蝕性能就會(huì)下降。一般應(yīng)采用過(guò)濾后的水或軟化水來(lái)配制預(yù)膜劑。

（5）預(yù)膜劑的濃度不論采用何種預(yù)膜劑，均應(yīng)根據(jù)當(dāng)?shù)厮|(zhì)特性所做的試驗(yàn)效果來(lái)確定預(yù)膜劑的使用濃度。

（6）預(yù)膜液流速在預(yù)膜過(guò)程中，一般要求預(yù)膜液流速要高一些（不低于1m/s）。流速大，有利于預(yù)膜劑和水中溶解氧的擴(kuò)散，因而成膜速度快，其所生成的膜也較均勻密實(shí)；但流速過(guò)高（大于3/s），側(cè)又可能引起預(yù)膜液對(duì)金屬的沖刷侵蝕；如流速太低，成膜速度就慢，且生成的保護(hù)膜也不均勻。

3.補(bǔ)膜與個(gè)別設(shè)備的預(yù)膜處理

當(dāng)某些原因造成循環(huán)水系統(tǒng)的腐蝕速度突然增高，或在系統(tǒng)中發(fā)現(xiàn)帶涂層的薄膜脫落時(shí)，都可以認(rèn)為是系統(tǒng)的膜被破壞了，此時(shí)就需進(jìn)行補(bǔ)膜處理。補(bǔ)膜一般是增大起預(yù)膜作用的抑制劑用量，使抑制劑的投加量提高到常規(guī)運(yùn)行時(shí)用量的2~3倍，其他控制條件可與預(yù)膜處理時(shí)基本相同。

個(gè)別設(shè)備的預(yù)膜處理，是指那些更換的新設(shè)備或個(gè)別檢修了的設(shè)備在重新投入使用前的預(yù)膜處理。這種預(yù)膜處理與對(duì)整個(gè)循環(huán)水系統(tǒng)進(jìn)行的預(yù)膜處理基本相同，即將配制好的預(yù)膜液用泵進(jìn)行循環(huán)：也可以采用浸泡法，將待預(yù)膜處理的設(shè)備或管束浸于配制好的預(yù)膜液中，經(jīng)過(guò)一定時(shí)問(wèn)后即可以取出投入使用。這兩種處理方法均比在整個(gè)循環(huán)水系統(tǒng)中進(jìn)行預(yù)膜處理容易，成膜質(zhì)量也能保證。

由于冷卻塔通常由人工定期清洗，而且也不需要預(yù)膜，再加上對(duì)冷卻塔除外的循環(huán)冷卻水系統(tǒng)進(jìn)行清洗和預(yù)膜的水不需要冷卻，因此為了避免系統(tǒng)清洗時(shí)的臟物堵塞冷卻塔的配水系統(tǒng)和淋水填料，加快預(yù)膜速度，避免預(yù)膜液的損失，循環(huán)冷卻水系統(tǒng)在進(jìn)行清洗和預(yù)膜時(shí)，循環(huán)的清洗水和預(yù)膜水不應(yīng)通過(guò)冷卻塔，而應(yīng)由冷卻塔的進(jìn)水管與出水管間的旁路管通過(guò)。
