壓力控制器的分類和原理

   2019-11-27 十二6914
核心提示:壓力控制器又稱壓力繼電器,是一種用壓力信號控制的電路開關,主要用于制冷系統的壓力調節和危險壓力保護。


壓力控制器又稱壓力繼電器,是一種用壓力信號控制的電路開關,主要用于制冷系統的壓力調節和危險壓力保護。壓力控制器的基本原理與壓力式溫度控制器相似,只是沒有感溫包和毛細管,被測壓力經導壓管直接引到波紋管上。壓力控制器按其所控制的壓力可分為低壓控制器、高壓控制只和高低壓控制器。

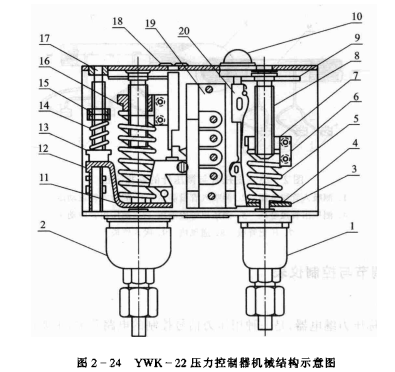

YWK-22型壓力控制器。YWK-22型壓力控制器是將高壓過高保護和低壓過低保護兩部分合并裝在一個殼體內,適用于制冷壓縮機的排氣壓力過高和吸氣壓力過低保護,也稱為高低壓控制器,其結構示意圖如圖2-24所示。

高壓部分由氣箱、波紋管、高壓調節彈簧、調螺母、調節螺桿、調節盤和復位按鈕等組成。當系統管路中壓力升高,氣箱1內波紋管被壓縮,當壓力達到控制器調定值上限時,波紋管克服主調彈簧力的作用推動項桿,項動跳板3,帶動徽動開關19動作,使其觸點斷開,切斷電源,停止制冷壓縮機工作并發出報警信號。在高壓部分徽動開關動作后,跳肢板上突出邊緣即被扣住自鎖。系統壓力下降后也不能自行復位,須待事故排除后,按手動復位按鈕10,才能使自鎖裝置脫扣,微動開關吉點重新閉合,允許制冷壓縮機重新啟動。
