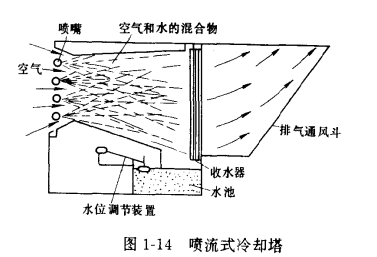

圖1-14為一種噴流式冷卻塔，為美國貝爾其莫爾·艾爾科伊爾(Baltimore Aircoil)公司所設計。熱水通過壓力噴嘴噴向塔內，成為散開的噴流體，同時將大量空氣帶入塔內，熱水通過蒸發和接觸傳熱將熱最傳給空氣，冷卻后的水落入集水池，空氣通過收水器后排出。這種塔不用填料和風機，因而沒有風機噪聲。處理水量可從每小時幾噸到幾百噸。

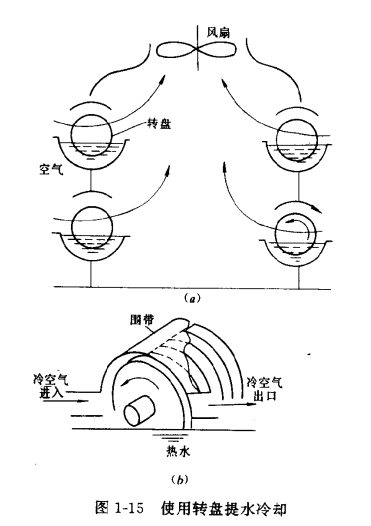

圖1-15為兩種使用轉盤提水的冷卻方式，圖1-15(a)中熱水在四個糟中流動，槽中裝一排轉盤。轉盤轉動時將熱水?dāng)噭?dòng)、提起，用風機通風來冷卻。圖1-15(b)類似圖，但不用風機。將轉盤裝在熱水表面，用轉盤帶動空氣進入和排出，進行熱水冷卻。
