怎樣分析1m3冷藏箱電路?

   2020-02-26 和平3735
核心提示:1m3容積的冷藏箱采用全封閉式壓縮機,箱內兩個溫度,設有三門,左邊單門是冷凍室(-50℃),右邊雙門為冷藏室(+5℃)。電氣控制系統由壓縮機的啟動繼電器、啟動電容、過負荷保護器、報警繼電器、訊響器、溫度控制器等組成,如圖3一5和表3一6所示。

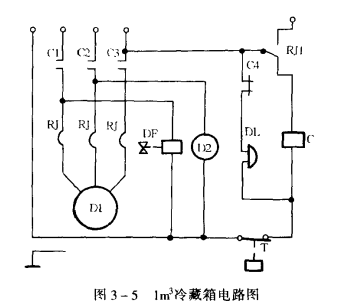

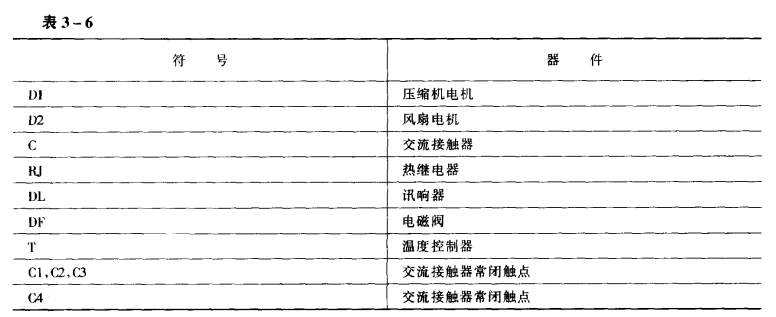

1m3容積的冷藏箱采用全封閉式壓縮機,箱內兩個溫度,設有三門,左邊單門是冷凍室(-50℃),右邊雙門為冷藏室(+5℃)。電氣控制系統由壓縮機的啟動繼電器、啟動電容、過負荷保護器、報警繼電器、訊響器、溫度控制器等組成,如圖35和表36



該箱壓縮機電機為750W三相電機,其他控制元件的電源為單相220V,其控制原理是:當箱內未達到所需溫度時,溫控器接通,交流接觸器線圈通電,其C1.C2.C3觸點閉合,壓縮機工作,電風扇運轉,電磁閥通電,制冷劑通過,C4觸點斷開,訊響器斷電。當箱內降到所需溫度時,溫控器斷開,使交流接觸器線圈斷電,Cl.C2.C3觸頭斷開,壓縮機停止工作,風扇停轉,電磁閥斷電,停止制冷劑通過,雖然C4觸點閉合,但溫控器是斷開的,訊響器并未構成回路,因此訊響器不鳴。

RJ為熱繼電器是壓縮機電機保護裝置,當發生斷相或壓縮機過載時,電機工作電流過大,熱繼電器觸點RT1斷開,之后交流接觸器斷電,C1,C2,C3觸點斷開,壓縮機停止工作,避免電機燒毀,此時C4接通,訊響器構成回路,訊響報警,工作人員聽到報警,可及時處理。
