在計算機控制電路中，都有一套數字顯示裝置，用來顯示數字或字符，又稱數碼管，它通常是由七段發光二極管組成的。
對發光二極管來說，當通以額定電流時，此發光二極管就能發光，如果沒有電流通過，發光二極管就不發光，其發光電路原理如圖6-40所示。當S閉合則有電流流過發光二極管VD,VD便發光。若S斷開，則無電流流過發光二極管VD,VD便不發光。

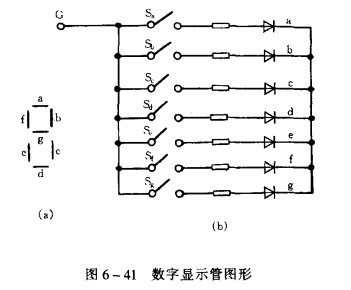

LED數字顯示管是由七段發光二極管a,b,c,d,e,f,g組成的，其組成圖形如圖6一41，所示，我們只要對LED顯示器中七個發光二極管中流過的電流加以控制，就能使LED數字顯示器顯示出不同的數字和字符。
例如，計算機中央控制單元向LED顯示器輸出一個七段碼19H時，LBD顯示器上發光二極管b,c,f,g被點亮顯示數字為4。若要顯示數字9，則必須使顯示器上的a,b,c,f,g點燃，則需計算機中央控制單元CPU向LED輸出一個8位二進制數以000110008即18H(D表示點亮段)，其中最高位D9數值不同，可根據需要選擇。計算機控制顯示器程序見圖6一42。
