內平衡式熱力膨脹閥的結構和原理

   2020-03-09 和平4197

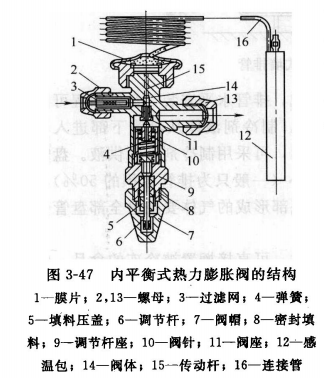

核心提示:圖3-47所示為內平衡式熱力膨脹閥的結構示意圖。它主要由閥體、感應膜片、傳動桿、閥體、閥座、閥針、彈簧、調節桿、感溫包、連接管等部件組成。

3-47所示為內平衡式熱力膨脹閥的結構示意圖。它主要由閥體、感應膜片、傳動桿、閥體、閥座、閥針、彈簧、調節桿、感溫包、連接管等部件組成。在感溫包、連接管和膜片之間組成了一個密閉空間,稱為感應機構。感應機構內充注有制冷劑或其他易揮發物質。

煙臺內平衡式膨脹閥安裝在蒸發器的進液管上,感溫包敷設在蒸發器的出口管道上,用以感應蒸發器出口的過熱溫度,自動調節膨脹閥的開度。連接管的作用是將感溫包內,的壓力傳遞到膜片上部空間,膜片是一塊厚約0.1~0.2mm鈹青銅合金片,其截面通常沖壓成波浪形。膜片在上部壓力作用下產生彈性變形,把感溫信號傳遞給傳動桿,以調節閥門的開啟度。

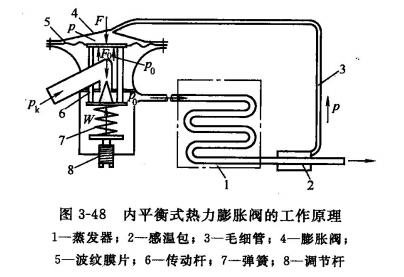

內平衡式熱力膨脹閥的工作原理如圖3-48所示。壓力P是感溫包感受到的蒸發器出口溫度對應的飽和壓力,它作用在波紋膜片上,使波紋膜片產生一個向下的推力F,而在波紋膜片下面受到發壓力P0產生的力F0和通過閥座、傳動桿傳遞過來的彈簧W的作用。由于閥針的面積相對很小,冷凝壓力Pk作用在閥針上的力極小,可忽略。當室內溫度處在某一工況下膨脹閥處于某一開度時,F, F0W處于平衡狀態,即F=F,0+W。如果室內溫度升高,蒸發器出口處過熱度增大,則感應溫度上升,相應的感應壓力P增大,推力F也增大,這時F>F0+W,波紋膜片向下移動,推動傳動桿使膨脹閥的閥孔開度增大,制冷劑流量增加,制冷量隨之增大,蒸發器出口過熱度相應地降低。反之亦然,膨脹閥進行上述自動調節,適應了外界熱負荷的變化,滿足了所需的室內溫度條件。


內平衡式熱力膨脹閥中蒸發壓力是怎么作用到膜片下方的,對照結構圖和實物不容易找到傳遞燕發壓力的通道,但應該注意到傳動桿與閥體之間有間陳,此間隙正好溝通了閥的出口端與膜片下腔,把蒸發壓力傳遞到膜片下方。
