冷熱兩用型空調器又可以分為電熱型.熱泵型和熱泵輔助電熱型三種。

(1)電熱型空調器：電熱型空調器在室內蒸發器與離心風扇之間安裝有電熱器,夏季使用時,可將冷熱轉換開關撥向冷風位置,其工作狀態與單冷型空調器相同。冬季使用時,可將冷熱轉換開關置于熱風位置,此時,只有電風扇和電熱器工作,壓縮機不工作。

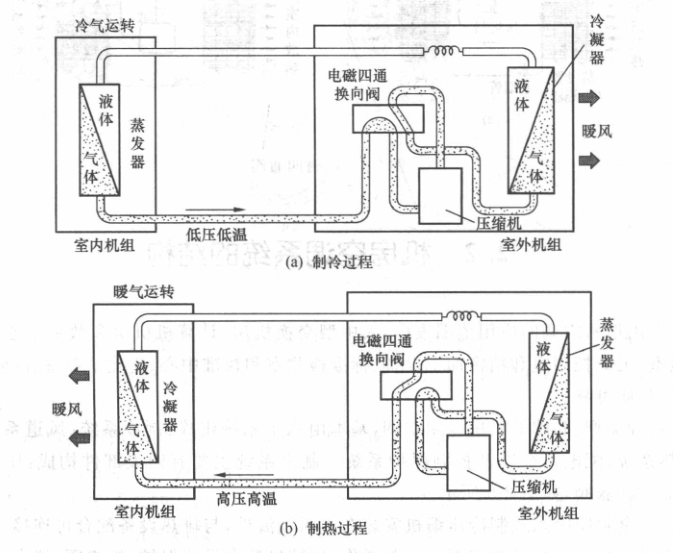

(2)熱泵型空調器：熱泵型空調器的室內制冷或制熱,是通過電磁四通換向閥改變制冷劑的流向來實現的,如圖2-3所示。在壓縮機吸、排氣管和冷凝器.蒸發器之間增設了電磁四通換向閥,夏季提供冷風時室內熱交換器為蒸發器,室外熱交換器為冷凝器。冬季制熱時,通過電磁四通換向閥換向,室內熱交換器為冷凝器,而室外熱交換器轉為蒸發器,使室內得到熱風。熱泵型空調器的不足之處是,當環境溫度低于5℃時不能使用。

熱泵型空調器是在制冷空調器的基礎上加一只電磁四通換向閥。圖2-3(a)中,熱泵型空調系統制冷時,電磁換向閥不通電。控制閥內的閥塞,將右方的毛細管與中間的公共毛細管的通道關閉,使左方毛細管與中間的公共毛細管的通道溝通,中間公共和毛細管與換向閥低壓吸氣管相連,所以換向閥左端為低壓腔。在壓縮機排氣壓力的作用下,活塞向左移動,直至活塞上的頂針將換向閥上的閥座堵死。在托架移動過程中,滑塊將室內換熱器(即蒸發器)與換向閥中間低壓管溝通,高壓排氣管與室外側換熱器(即冷凝器)相溝通,這時的空調器作室內制冷循環,使室內溫度下降。

圖2-3(b)中,空調器制熱時,電磁線圈通電,控制閥塞在電磁力的作用下向右移動,關閉了左側毛細管與公共毛細管的通道,打開了右側毛細管與公共毛細管的通道,使換向閥右端為低壓腔,活塞就向右移動,直至活塞上的頂針將換向閥上的針座堵死,這時高壓排氣管與室內側換熱器(即蒸發器)溝通,空調器作室內制熱循環。

 通過換向閥對管路換向,使原來制冷運行時的蒸閥器成為冷凝,而冷凝器則成了蒸發器，從而實現從室外吸熱向室內供熱,這就是我們稱為“熱泵”的工作原理。熱泵型空調器的特點是夏季用于室內降溫,而冬季用于室內傳溫。

(3)熱泵輔助電熱型空調器：熱泵輔助電熱型空調器是在熱泵型空調器的基礎上增設了電加熱器,從而擴展了空調器的工作環境溫度,它是電熱型與熱泵型相結合的產品,環境溫度適用范圍為-5~43℃。
