四通閥組件的作用是轉換制冷劑（即冷媒R22或R410A)在制冷系統中的流向，由四通閥和線圈組成。

四通閥共有4根管子，辨認方法如下:一側只有1根管子，另一側有3根管子。一側只有1根管子接壓縮機排氣管，有3根管子一側的中間管子接壓縮機吸氣管，靠近線圈一側的管子接冷凝器，最后1根管子接三通閥銅管。

制冷循環見圖2-8，在夏天制冷時，線圈不通電，①(接壓縮機排氣管)和③(接冷凝器進管)相通，②(接壓縮機吸氣管)和④《接三通閥銅管)相通，此時制冷系統制冷劑流動方向和單冷空調器相同，制冷劑的流動方向?yàn)?/span>A→①→③→B→C→D→E→F→④→②→ G→A。

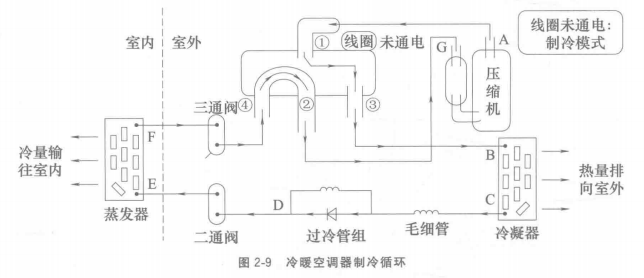

由圖2-9可知。壓縮機排出的高溫高壓氣體進入冷凝器向外散出熱量，成為低溫高壓的液體;進入蒸發器的制冷劑為低溫低壓的液體，吸收房間的熱員(即將冷量愉往室內)后變?yōu)榈?/span>溫低壓的氣體經四通閥到壓縮機吸氣管，完成制冷循環。

制熱循環見圖2-10，在冬天制熱時，室內機主板輸出交流220V電源為四通閥線圈供電，四通閥內部閥塊移動，此時①和④相通，②和③相通，制冷劑流動的方向?yàn)?span>A→①→④→F→E→D→C→B→③→②→G→A。

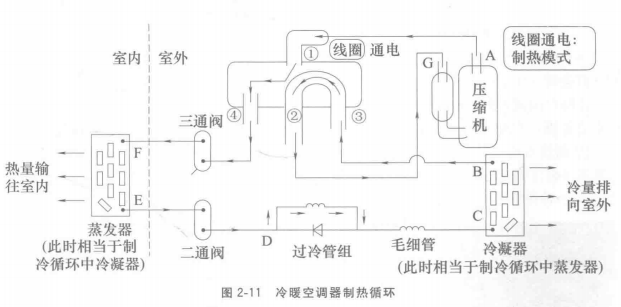

由圖2-11可知，濟南壓縮機排出的高溫高壓氣體進入蒸發器(此時相當于冷凝器)，向房間內散出熱量，成為低溫高壓的液體;進入冷凝器（此時相當于燕發器）的制冷劑為低溫低壓的液體，吸收室外的熱量(即將冷量輸往室外)后變?yōu)榈蜏氐蛪旱臍怏w，經四通閥到壓縮機吸氣管，完成制熱循環。
