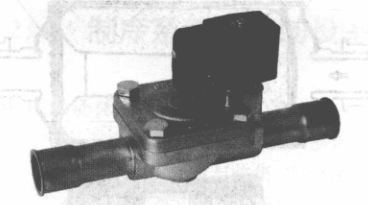

直動式電磁閥動作迅速,對電信號響應極快,在真空負壓或零壓時都能正常工作,廣泛應用于制冷、氣動供水、蒸氣和液壓系統,其外觀如圖2-37所示。電磁閥采用了全塑封電磁線圈和DIN國際標準電氣接揪裝置,使其具有優良的絕緣、防水、防濕、抗震及耐腐蝕性能。工作原理為:當線圈通電時,電磁閥線圈產生電磁力將芯鐵從閥座上提起,閥門打開;斷電時,電磁力消失,彈簧力將芯鐵壓在閥座上,閥門關閉。

液體管路電磁閥在制冷系統中可以受壓力繼電器、溫度繼電器發出的脈沖信號形成自動控制。在壓縮機停機時,由于慣性作用以及氟利昂的熱力性質,使氟利昂大量進入蒸發器,在壓縮機再次啟動時,濕蒸氣進入壓縮機吸入口引起濕沖程,不易啟動,嚴重的時候甚至將閥片擊破。液體管路電磁閥的設置,使這種情況得以避免。

空調機系統中壓縮機的啟動,也依賴于電磁閥,靜止時電磁閥將高低壓分為兩個部分,低壓部分的較低壓力低于低壓壓力控制器的開啟值。所以壓縮機處于停止狀態。當壓縮機需要啟動時,通過電腦輸出信號接通電磁閥,當閥開啟時,高壓壓力迅速向低壓釋放,當低壓壓力達到低壓控制器開啟值時,壓縮機才能啟動。
