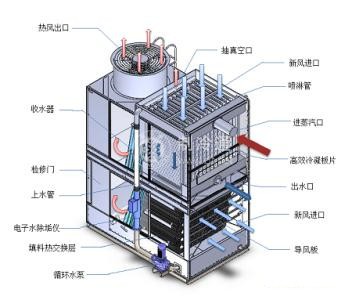

蒸發式冷凝器是依靠冷卻水在管外鞘發吸熱,實現管內制冷劑燕氣冷卻,冷凝和過準的冷凝器。它由擋水柵、淋水管、冷卻管、風機、水泵等組成。制冷劑蒸氣自冷卻管上部 進入管組,冷凝后由下部流出。在水泵作用下,冷卻水由淋水管噴淋在冷卻管上,水從上部淋下,空氣從下向上吹出:在一定的風速作用下,冷卻管表面的水即汽化吸收管內制冷劑的熱量。汽化后的水蒸氣混入空氣，進而送入大氣，以此實現蒸發冷凝器的工作。蒸發式冷凝器上部設有擋水板，下部設有循環水箱和補水管系。

蒸發式冷凝器適用于城鄉水量不足地區，其冷卻排管多采用鋼管制成，其換熱能力主要取決于空氣的濕球溫度及冷凝溫度，目前在可移動式的小型制冷裝置中多采用，如移動式室內空調器。
