1. 立式冷凝器

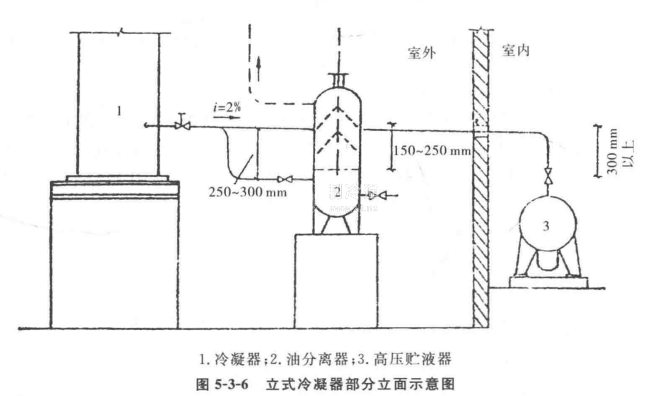

應布置在離機房出入口較近的室外。一般應利用其底部的下水池壁作基礎。冷凝器的水池壁與機房等建筑物墻面間距不應小于3，以防水滴長期濺浸損壞墻面。其安裝高度，必須使液體能借助重力通暢地流入貯液器內，見圖5-3-6.水池一般是用鋼筋混凝土做成。為了便于觀察冷卻水的分布情況，水池應做成敞開式或在池壁上開設觀察孔。其支座可用槽鋼或直接安裝在池壁上。為了便于檢修，調整分水器以及清除污垢等，冷凝器上部應設帶有扶梯的操作平臺。具體做法詳見《冷庫工藝制作安裝通用圖》。當冷凝器和貯液器不止一臺時，還應注意液體分布均勻。
2. 蒸發式冷凝器
一般布置在機房頂上，由于制冷劑流過其盤管的壓力損失較大（約達0.02MP），所以管道連接應采取措施，并最好不要與其他形式的冷凝器并聯使用。其具體布置方法如下：

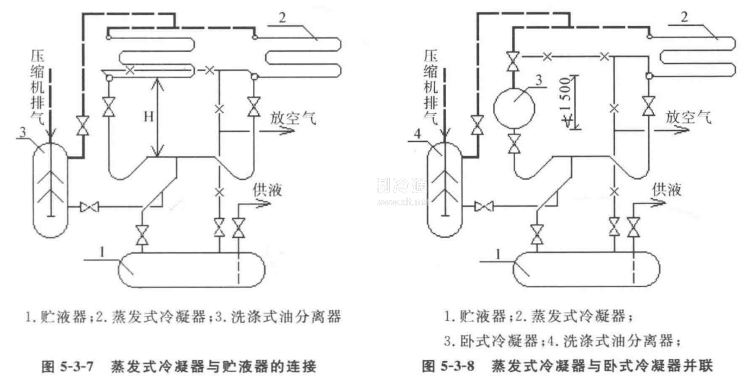

（1）兩臺蒸發式冷凝器并聯時，每臺冷凝器的出液口至排液水平集管之間的垂直高度H內所形成的靜液柱，應不小于蒸發式冷凝器在冷凝效率最高，即氨流量最大時的壓力損失值（此值應由制造廠提供）。當缺乏數據時，H值建議不小于1.2~1.5m。當采用通過式貯液器時，在排液立管與水平集管相接處應設U型液封，如圖5-3-7所示。
（2）蒸發式冷凝器與殼管式冷凝器并聯時，由于后者的壓力損失接近于零，為了不影響蒸發式冷凝器的排液，其排液口應高于立式或臥式冷凝器的排液口至少1.5m，如圖5-3-8所示。
3.淋水式冷凝器
淋水式冷凝器多布置在室外較寬廣的地方，也可布置在機房的屋頂上。它的方位應使其排管平面垂直于該地區夏季的主導風向。在風速較大的地區，冷凝器的四周應設百頁擋水板。
3. 臥式冷凝器

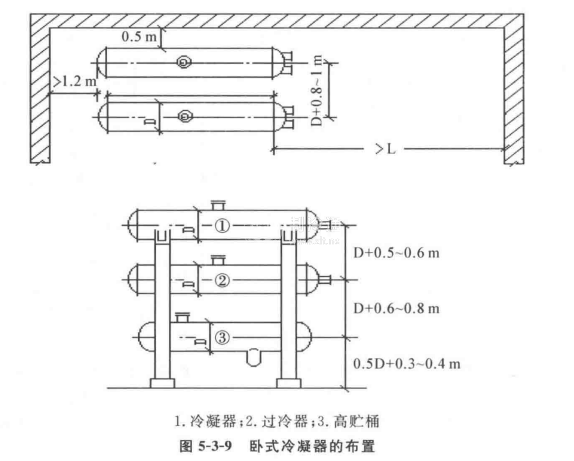

臥式冷凝器通常與貯液器組裝在一起，并安裝在貯液器之上。它們可布置在室外，也可布置在設備間內。當布置在室內時，在冷凝器的一端應留有清洗和更換管子的距離，或正對門或窗口，在冷凝器兩端的上空應有起吊端蓋的設施。為了保證出液通暢，冷凝器出液管上的截止閥應至少低于出液口300mm，當布置兩臺以上的冷凝器時，其底部要設帶有截止閥的連通管，并應留出0.8~1.0m寬的操作走道，其平面和立面的具體尺寸見圖5-3-9。
