硬件配置
監控站設置在變配電站(所)的值班室或控制室內。變配電站(所)沒有值班室或控制室，而地理位置靠近冷庫機房控制室時，監控站也可設置在機房控制室內。監控站由工業控制微機(Pentium級以上),CRT大屏幕彩色顯示器、打印機、在線UPS,操作鍵盤、鼠標、CAN通信網卡、傳輸介質(雙絞線)等組成。
操作軟件
操作軟件采用Windows95/98/2000中文版均可。
PDS系列主要監控功能
完成對變配電系統遙測、遙信、遙控功能和系統管理功能等。

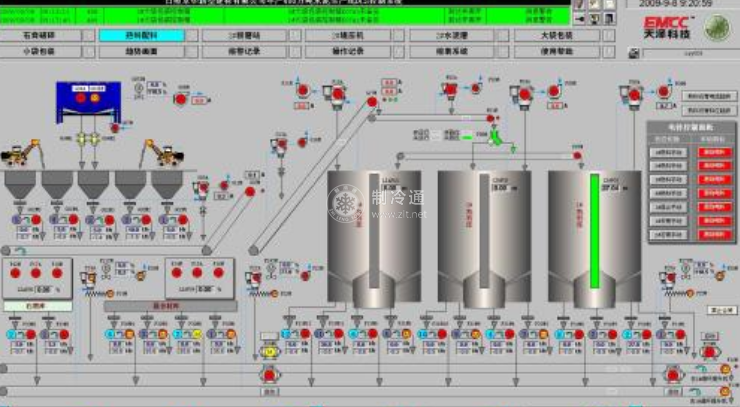

1.遙測:實時采集變配電站(所)運行過程中的各臺變壓器溫度、各臺開關柜主回路的電流、電壓模擬信號，通過對電流、電壓的采樣，計算出電流、電壓有效值，有功功率、無功功率的大小及功率因數等。所有測量數據30min存盤一次。所有數據都可通過CRT畫面進行觀察。
2.遙信:能對冷庫變配電系統各回路的進、出線主開關運行狀態實時監視，有手車位置(或隔離開關位置)、斷路器狀態、事故跳閘，過電流、低電壓、接地以及變壓器溫度等事故預告信號及越限報警。當系統發生事故或運行設備異常時，自動音響報警的同時，推出事故畫面，畫面上相應塊閃光報警，指出事故畫面和異常參數值。
