PDS-1型控制面板功能如圖8-18所示。

PDS-1面板功能序號說明:

序號①一監控器電源開關。序號②一選擇鍵:用于檢閱和設定參數翻頁。本監控器可在液晶顯示屏上檢閱相電壓、線電壓、零序電壓、低電壓保護動作設定值，輸入密碼后可修改低電壓保護動作設定值。序號③一增加鍵:用于密碼或參數設定值修改。序號④一減少鍵:用于密碼或參數設定值修改。序號⑤一確認/復位鍵:用于密碼或參數設定值修改后的單項確認，及故障代碼消除后的復位。

PDS-2型控制面板功能如圖8-19所示。

PDS-2面板功能序號說明:

序號①一監控器電源開關。序號②一選擇鍵:用于檢閱和設定參數翻頁。本控制可以檢閱電流、有功電度、無功電度、功率因數。變壓器溫度，過電流設定值等參數誼。輸入密碼后可修改過電流及電流速斷保護動作時間設定值及變壓器溫度越限值。序號③一增加鍵:用于密碼或參數設定值修改。序號④一減少鍵:用于密碼或參數設定值修改。序號⑤一確認/復位鍵:用于密碼或參數設定值修改后的單項確認，及故障代碼消除后的復位。序號⑥一轉換鍵:用于本單元運行方式轉換(遙控/就地控制轉換)。序號⑦一合閘鍵:用于本單元主開關(斷路器)合閘操作。序號⑧一分閘鍵:用于本單元主開關(斷路器)分閘操作。面板上的合、開按鍵，執行對本單元斷路器送/4電操作。在控制操作中實現安全操作閉鎖功能。

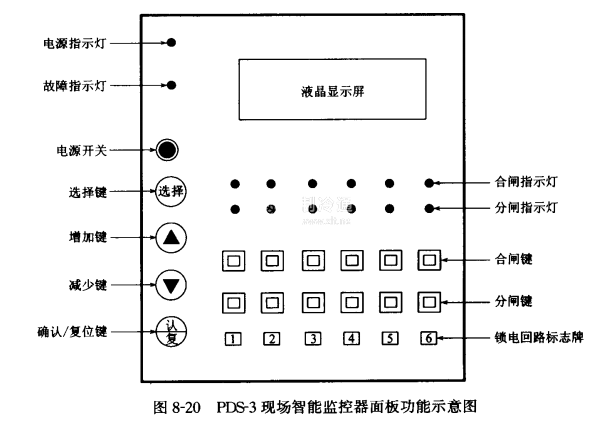

PDS-3型控制面板功能 如圖8-20所示。

PDS-3型監控器，按一臺低壓配電柜6個饋電回路設置控制鍵。若多于6個饋電回路，在訂貨時加以說明，供應商可以按用戶要求生產。控制面板的選擇鍵、增加鍵、減少鍵、確認/復位鍵功能與PDS-1型完全相同。
