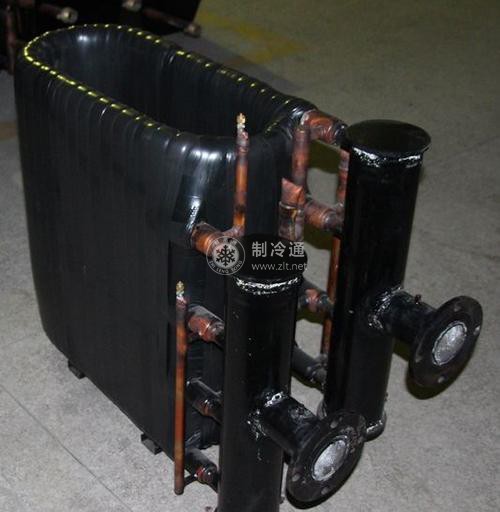

套管式冷凝器的結構是在一根較大直徑的無縫鋼管內套有一根或數(shù)根小直徑的銅管(光管或低肋管)，并彎制成螺旋形的盤管。制冷劑蒸氣從上部進入外套管內，冷凝后的液體由下部流出。冷卻水由下部進入內管。吸熱后從上部流出，與制冷劑成逆向流動，以增強傳熱效果。套管式冷凝器常用于立柜式空調機組的制冷設備中。

套管式冷凝器的優(yōu)點是傳熱效果好、結構緊湊、制造簡單、價格便宜、冷凝液體再冷度較大、冷卻水耗量較少。但兩側流體的流動阻力較大、清除水垢困難、金屬耗損大，使用范圍在單機制冷量小于40kW的小型氟利昂制冷機組。
