1.冷凝器

對于立式冷凝器應按圖紙對基礎進行“放線”，以確定冷凝器就位方向。冷凝器安裝大體與壓縮機相同，不過要用鉛垂線來保證安裝垂直，不許偏斜和扭轉。操作檢修平臺要牢固可靠，并能承受因排氣管受熱后的水平推力。臥式冷凝器安放在支架上，且往往與儲液器一起安裝在同一垂直面上，并在支架(半圓形墊木)上墊以10-20mm厚的石棉板，用水平尺找平，但需略傾斜于放油端，如圖4-2所示。

    2.蒸發器

蒸發器分臥式及立式兩種。臥式蒸發器的安裝與臥式冷凝器相仿，在支座上放與絕熱層同厚的圓弧形墊木(墊木經浸泡瀝青處理)，在墊木上再放上石棉板，使其受力均勻。立式蒸發器普遍用于空調，它的安裝比臥式蒸發器復雜。

    立式蒸發器的基礎用混凝土墊層、“兩氈三油”、絕熱材料及與絕熱層厚度相同的浸瀝青枕木組成。枕木的數量根據蒸發器的質量及長度而定。當基礎做好之后，將試水壓不漏的蒸發器箱體安放在基礎上，再吊裝蒸發器管束并予以固定。管束安裝略傾斜于放油端。

    3.儲液器

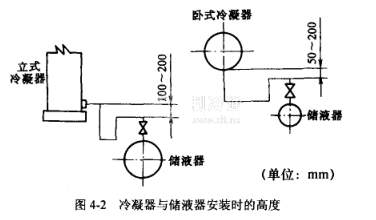

    儲液器的安裝與臥式冷凝器相同。根據使用的具體情況，儲液器可以不用地腳螺釘而直接放在支座上。冷凝器和儲液器安裝時的相對高度如圖4-2所示。其相對高度應予保證，使冷凝后的制冷劑液體可依靠重力流入儲液器。

    如果兩個儲液器并聯，可在兩個儲液器下面之間設一連接管，管道上裝一個截止閥，以保證二者液面一致。

    在安裝儲液器時，必須注意安裝方向，使出液口靠近膨脹閥一邊，有的進、出口液管口徑一樣，而且是對稱布置，因此必須弄清儲液器出液口的位置，有的儲液器放油口在上面也要判別清楚，不過放油管進入儲液器的深度比出液管更深。

    其他輔助設備如油分離器、空氣分離器、中間冷卻器、氨液分離器，可參考上面的辦法進行安裝。
