單級蒸汽壓縮制冷循環的T-s圖

   2020-09-16 和平4476
核心提示:T-s圖即溫熵圖,如圖3-2所示。它以溫度為縱坐標,以比熵為橫坐標。

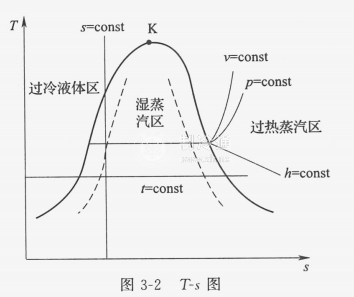

單級蒸汽壓縮制冷循環的T-s圖即溫熵圖,如圖3-2所示。它以溫度為縱坐標,以比熵為橫坐標。

lgp-h圖相同,T-s圖上也表示出臨界點K、飽和液體線A和飽和蒸汽線B,這兩條曲線也將圖分成三個區域。圖中畫出了六種等參數線簇:

(1)等溫線 與橫坐標平行的細實線。

(2)熵線 與縱坐標平行的細實線。

(3)等壓線 在濕蒸汽區與等溫線重合;在過熱蒸汽區為左下至右上的曲線,圖上以細實線繪出;在過冷液體區,等壓線密集于飽和液體線附近,可近似地以飽和液體線代替。

(4)焓線 為左上至右下的曲線,在過熱蒸汽區較平坦,圖上以細實線繪出。

(5)等溶線 僅在過熱蒸汽區標出,為左下至右上的曲線,斜率較大,圖上以虛線繪出。

(6)等干度線 僅存在于濕蒸汽區,圖上以虛線繪出。
