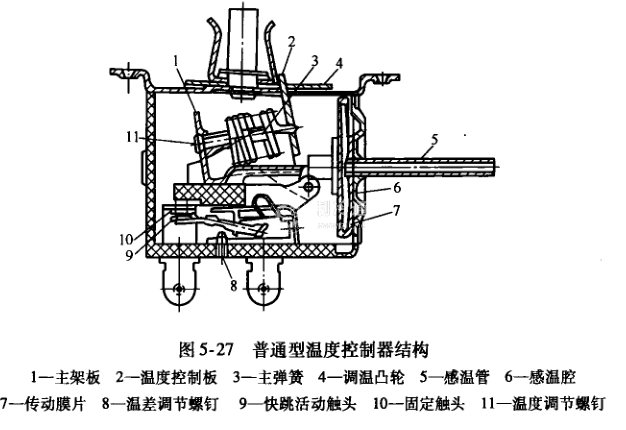

用于冷藏箱的普通型溫度控制器也稱為一般型或標準型溫度控制器，其結構如圖5-27所示。

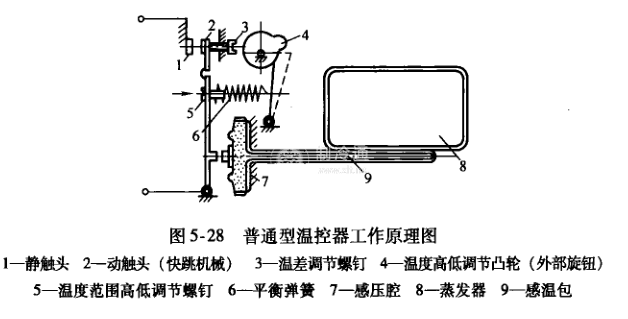

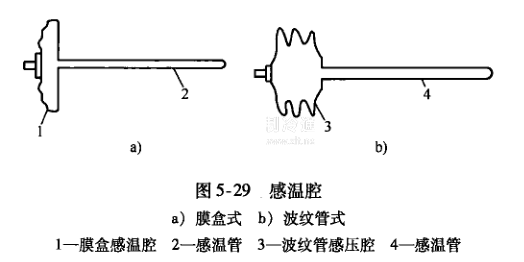

普通型溫度控制器工作原理如圖5-28所示。它主要由感溫元件、感溫管、感壓腔和一組微動開關等機構組成。感溫元件也叫溫壓轉換部件，根據感壓腔的形式不同，又分為波紋管式和膜盒式兩種，如圖5-29所示。感壓腔內充入的感溫劑一般是氯甲烷或R12。它的作用是將蒸發器表面或箱內的溫度變化轉換為壓力變化，推動觸頭機構動作，來控制壓縮機的起停。

    工作時，感溫管緊貼蒸發器表面感溫，當蒸發器表面的溫度低于預定值時，感溫管內感溫劑的壓力下降，平衡彈簧的拉力大于感壓腔前端傳動膜片的推力而迫使其左移，使動、靜觸頭迅速斷開，切斷壓縮機電動機的電源，停止壓縮機的工作。停機一段時間后，箱內及蒸發器表面溫度回升并超過設定值時，感溫元件中感溫劑的壓力發生變化，壓力的變化作用于感溫腔的傳動膜片上，使其產生伸縮位移，并通過機械傳動機構加以放大，使動、靜觸頭閉合，接通壓縮機電動機的電路，壓縮機開始運行，制冷系統恢復工作。上述過程交替進行，將箱內溫度控制在一定范圍內。
