1.三通檢修閥的使用方法

    在小型制冷系統的維修中經常使用的檢修閥一般是三通檢修閥。

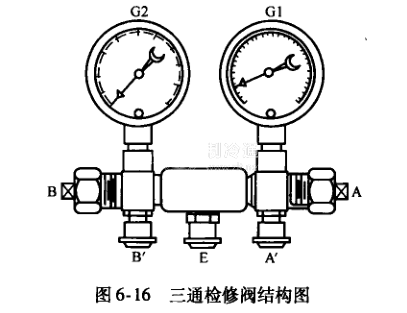

三通檢修閥的結構如圖6-16所示。G1為-0.1~1 MPa的聯程壓力表，G2為0~1.6 MPa的壓力表。

    三通檢修閥的使用方法：在制冷系統進行抽真空和充灌制冷劑操作時，接頭B'接制冷劑氣瓶或充灌器A'處接真空泵，E處接電冰箱的壓縮機。使用時，閥A開閥B關可進行抽真空操作；閥A關閥B開可進行充灌制冷劑操作。

    2.普通修理閥的使用方法

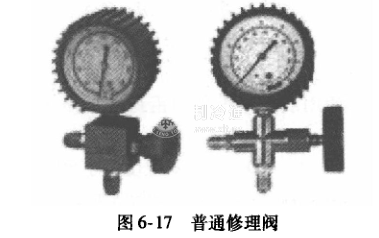

普通修理閥是在電冰箱制冷系統進行維修時經常用的修理閥，其結構如圖6-17所示。

    普通修理閥有三個接口，使用時壓力表右側的接口與制冷設備連接，與閥體垂直的接口與真空泵或制冷劑鋼瓶連接。
