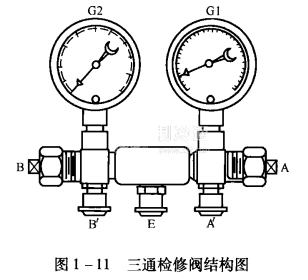

三通檢修閥的結構如圖1一11所示。GI為-0.1~1 MPa的聯程壓力表，G2為0~1.6MPa的壓力表，在電冰箱制冷系統進行抽真空和充灌制冷劑操作時，接頭B’接制冷劑氣瓶或充灌器，A’處接真空泵，E處接電冰箱的壓縮機。使用時，閥A開，閥B關可進行抽真空操作;若閥A關，閥B開可進行充灌制冷劑操作。
普通修理閥

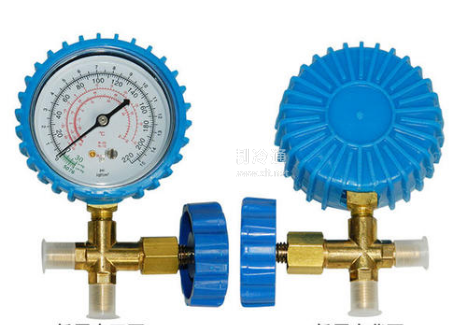

普通修理閥是在電冰箱制冷系統進行維修時經常用的修理閥，其結構如圖所示。
普通修理閥有三個接口，使用時壓力表右側的接口與制冷設備連接，與閥體垂直的接口與真空泵或制冷劑鋼瓶連接。
