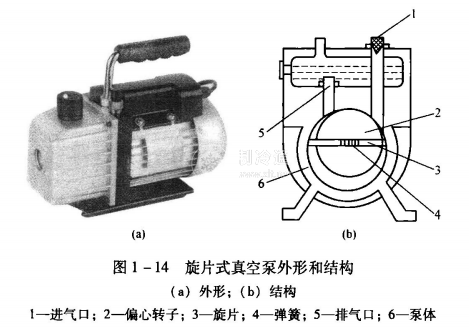

制冷系統維修時使用的真空泵為旋片式，其結構如圖1一14所示。

機械真空泵的工作原理為:從圖1一14可以看出，旋片式真空泵的轉子外圓與泵腔內旋片式真空泵內表面相切。工作時，靠離心力和彈簧張力使旋片頂端與泵腔內的空腔內壁保持接觸。轉子旋轉時帶動旋片沿泵腔內壁滑動。當旋片處于水平位置時，將泵內空腔分割成A, B, C三部分;而當旋片處于垂直位置時，將外圓泵內空腔分割成A, C兩部分。真空泵工作時，旋片始終將泵的進氣口和排氣口分開。A空腔叫吸氣空腔，C空腔叫排氣空腔。真空泵在順時針旋轉時，A空腔的空氣體積逐漸增大，壓力逐漸降低，空氣從進氣口被吸入泵體內部。與此同時，C空腔的空氣體積逐漸減小，壓力逐漸增高，達到一定的壓力后，頂開排氣閥，空氣穿過泵內的潤滑油后，從排氣口被排出泵體。

制冷系統維修時進行抽真空的目的如下。

(1)將維修時殘存在制冷系統內部的不凝性氣體抽出，對制冷系統進行真空和干燥處理。

(2)可以對制冷系統進行真空檢漏，以負壓形式檢測制冷系統的真空狀態。

(3)為向制冷系統內充注制冷劑作準備。

真空泵使用的基本方法為:用一根加氟管將真空泵的進氣口與電冰箱制冷系統工藝管上的三通檢修閥連好，并將三通檢修閥開至最大，然后起動真空泵運行即叮。待達到抽真空目的后，先將三通檢修閥的閥門關閉，然后稍微松開三通檢修閥的加氟管與真空泵進氣口的接口，聽到真空泵運行聲有變化時，立即切斷真空泵電源，拆下加氟管一與真空泵接口，抽空工作結束。

真空泵使用注意事項為:放置真空泵的場地周圍要干燥、通風、清潔;真空泵與制冷系統連接的加氟管要盡量短一點，以避免出現打折等問題，影響使用;使用中，要觀察加氟管與真空泵進氣口的接口處是否有漏氣現象;真空泵停止使用時，要將其進氣口和出氣口用塑膠塞塞好，以免空氣與灰塵進入泵中影響其使用;每次使用真空泵前要檢查泵中的潤滑油位是否符合要求，以保證其安全使用。
