小型冷藏庫電氣系統熱繼電器的構與工作原理

   2020-11-10 和平3474
核心提示:熱繼電器動作以后,有兩種復位方式。一種是自動復位,即在熱繼電器動作后,經過一段時間(稱復位時間)后,熱繼電器的動斷觸點會自動閉合。另一種是手動復位,即在熱繼電器動作后,經過約5min左右的復位時間后,用手按一下復位按鈕使其復位。

繼電器的作用是對壓縮機的電動機進行過載保護。當小型冷藏庫制冷系統的電動機長期過載或缺相運行時,其電流都可能超過額定電流,但又比其出現短路故障時電流小得多,所以電路中的熔斷器不會起保護作用,若此時不迅速采取保護措施,時間一長會引起電動機繞組溫升過高,影響其使用壽命,甚至引起電動機繞組的燒毀,因此在電路中使用熱繼電器作為長期過載保護之用。常用的熱繼電器主要有JRO, JR5, JR15,JR16等系列。

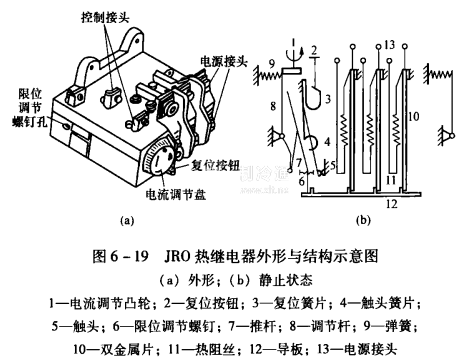

熱繼電器主要由雙金屬片、發熱元件和動作機構及觸點系統組成。圖619所示為熱繼電器的外形與結構示意圖。


熱繼電器的發熱元件是由阻值不大的電阻片或電阻絲繞制而成的工作時串聯在電動機三相定子繞組電路中,所以流過發熱元件的電流就是流過電動機的電流。電流越大,產生的熱量就越多,此熱量傳給感溫元件—雙金屬片。雙金屬片是用兩層熱膨脹系數相差較大的金屬片扎焊在一起制成的。工作過程中當電動機是在額定負載下正常運行時,發熱元件的發熱量不足以使雙金屬片動作。而當電動機發生過載時,流過發熱元件的電流較大,產生的熱足也大,使雙金屬片受熱產生足夠的彎曲位移,通過動作機構,迫使串聯在電動機控制電路中的動斷觸點斷開,使接觸器線圈斷電,接觸器的主觸點斷開,切斷電動機供電電路,從而起到過載保護的作用。

熱繼電器動作以后,有兩種復位方式。一種是自動復位,即在熱繼電器動作后,經過一段時間(稱復位時間)后,熱繼電器的動斷觸點會自動閉合。另一種是手動復位即在熱繼電器動作后,經過約5min左右的復位時間后,用手按一下復位按鈕使其復位。

由于電動機等被保護對象的額定電流品種繁多,為了減少熱繼電器的規格,在熱繼電器上設有電流調節盤,調節范圍是66%~100%,例如額定電流為16A的熱繼電器,過載動作電流值可調定為10A。
