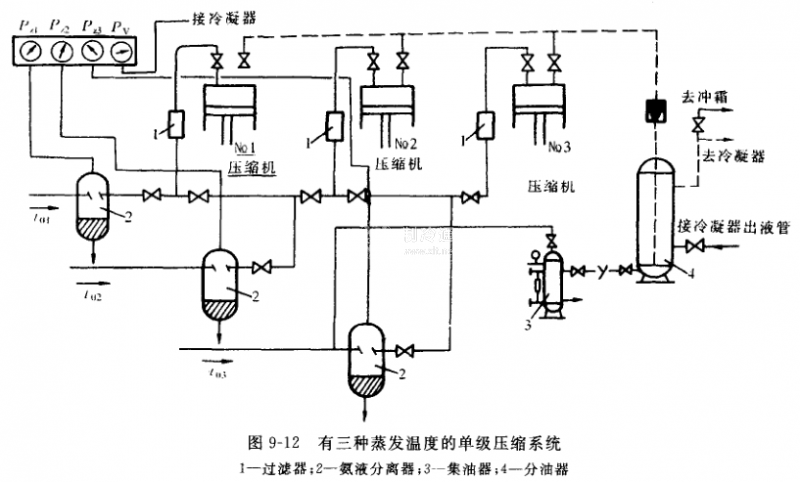

圖9-12所表示的是具有三種蒸發溫度的單級壓縮系統，系統里三種不同的蒸發溫度各自有一個對應的壓縮機，某一蒸發溫度的蒸氣，經過氨液分離器2并沿著其吸氣管進入壓縮機。在吸氣總管上有閥門可以控制蒸氣進入該蒸發溫度的壓縮機里去，也可以通過總管上閥門的控制，讓其他壓縮機來替代這種蒸發溫度的壓縮機。顯然這種把壓縮機吸人端用共同的管道連接起來以后，使壓縮機既能吸人某一蒸發沮度的蒸氣，又能適用于另一蒸發系統。這對于運行調度、排故維修是十分有利的。

    壓縮機吸氣閥前應有氣體網狀過濾器，它在保護壓縮機免受磨損上有很大作用，應定期清洗，特別是新投入運行的系統。我國系列化標準開啟式壓縮機均自帶有氣體過濾器，至于前面是否還要設置過濾器，則由設計人員以具體情況而定。

    壓縮機排氣閥后可裝接止回閥，用以防止冷凝系統中的高壓制冷劑反向串回壓縮機和低壓管道，起到一定的保護作用，當采用自動控制時，這止回閥尤其重要。

    壓縮系統的排氣管一般只設一條總管，這是由于制冷系統的冷凝壓力只有一個的緣故。

    這種單級壓縮具有不同蒸發溫度的系統一般適用于服務性的中小冷藏庫。庫溫要求不很低，一般在-10~-15℃為庫溫下限，貨物貯存期不太長的冷藏庫多采這種形式。這種系統在冬季及秋末春初時，庫溫降得較低可達一20℃以下，而在夏季庫溫一般都在-15℃以上。

    這種冷藏庫系統的投資少，操作及維修簡便。如果生產旺季在秋天或冬季，或者在緯度較高的寒冷地區采用是合適的。如果要求夏季有較低的庫溫，或生產旺季發生在夏天及炎熱地區還是采用雙級壓縮制冷系統。
