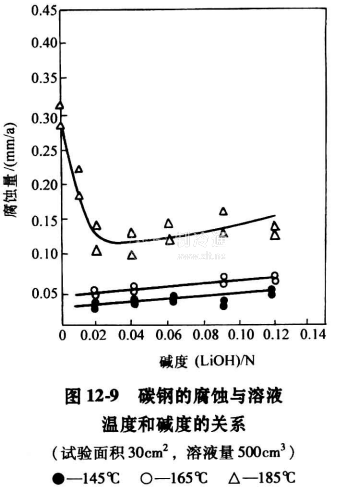

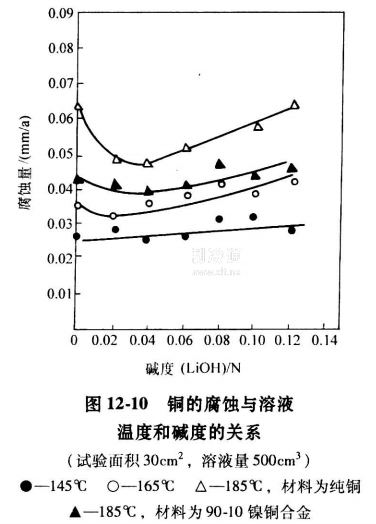

溴化鋰溶液對金屬材料的腐蝕，比氧化鈉(NaCI),氯化鈣(CaCI)?溶液等要小，但仍是一種較強的腐蝕介質，對制造溴化鋰吸收式冷水機組常用的碳鋼、純銅等金屬材料，具有較強的腐蝕性。按照日本的植村等人對溴化鋰溶液腐蝕研究的結果，在未添加緩蝕劑的質量分數為60%的溴化鋰溶液中，碳鋼、純銅和鎳銅合金的腐蝕量與溶液的溫度和堿度的關系，如圖12-9和圖12-10所示。

鐵和銅在溴化鋰溶液中的腐蝕，與通常在堿性電解液中的腐蝕相類似，主要以電化學途徑進行。在氧的作用下，金屬鐵和銅在通常呈堿性的溴化鋰溶液中被氧化，失去2個或3個電子，生成鐵和銅的氫氧化物，最后形成腐蝕的產物，如四氧化三鐵(Fe?O? )等。鐵和銅被氧化失去的電子，與溶液中的氫離子(H?)結合，生成不凝性氣體氫氣(H?)。由此可見，氧是促進鐵和銅失去電子的主要因素，沒有氧，上述反應便無法充分進行。因此，在溴化鋰吸收式制冷機組中，保持真空以隔絕氧氣是最根本的防腐措施。
