單冷窗式空調器的控制系統

   2022-05-10 子琪100
核心提示:單冷窗式空調器的控制電路原理圖如圖1-19所示,當選擇開關在制冷1擋時,有“。”點表示接通,此時0一3與0一2間導通,電源→0一3→線→溫控器→過載保護器→壓縮機電機→電源,壓縮機電機轉動開始制冷工作。

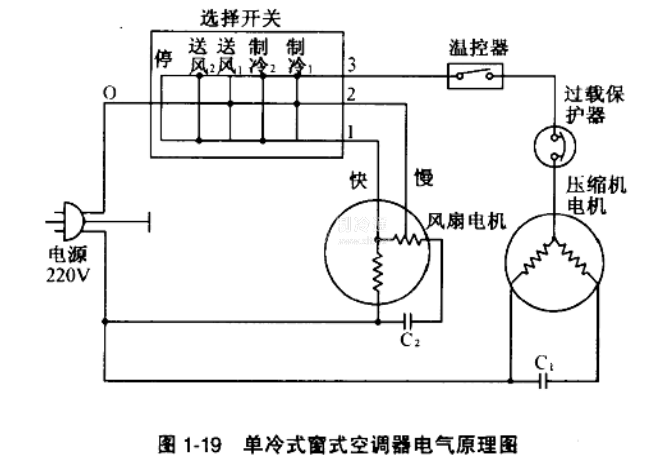

單冷窗式空調器的控制電路原理圖如圖1-19所示,當選擇開關在制冷1擋時,有“”點表示接通,此時0302間導通,電源→03→線→溫控器→過載保護器→壓縮機電機→電源,壓縮機電機轉動開始制冷工作。另一條支路:電源→02→線→風扇電機(慢速擋)→電源,此時風扇電機以慢速轉動,送室內的冷風為弱冷狀態。

在選擇開關轉到制冷2檔時,開關接通了0301線,壓縮機電機投入制冷運行,同時風扇電機以全速轉動,送入室內的冷風為強冷狀態。

當室內溫度達到溫控器所設定的溫度時,溫控器觸點斷開壓縮機電路的回路,壓縮機停止制冷,直到室內溫度回升到開機溫度,溫控器觸點重新閉合,使壓縮機繼續運行,進行制冷,以此循環。

當選擇開關轉到送風1擋時,02線接通,風扇電機以慢速運行,壓縮機電機斷開,不制冷,空氣在室內循環流動。

當選擇開關轉到送風2擋時,01線接通,風扇電機以高速運轉,壓縮機電機斷開,不制冷,空氣在室內流動,循環速度加快。

窗式空調器使用的電機為單相電容運轉式電機(壓縮機電機及風扇電機),不需要使用啟動繼電器或PTC元件啟動。

壓縮機電機一旦停止運轉后,必須延時3min以上才能啟動。因為停機后的短時間內,壓縮機吸、排氣兩側的壓力差較大,若立即啟動壓縮機,有可能因啟動負荷增大而不能啟動,甚至燒毀電機。因此需延時3min,使高低壓兩側毛細管制冷劑壓力達到平衡后再啟動。為安全起見,現在的窗式空調器(特別是帶遙控式)均有3min延時保護裝置。
