制冷管道設計安裝如何正確布置?

   2020-05-06 和平2471
核心提示:正確的管道布置需要建立一根足夠高的垂直管段。所需的液柱高度可以估計知道,氨蒸發式冷凝器在運行時最大理論壓降通常約為3. 4kPa,這是沒有運行和運行的蒸發式冷凝器之間的最大壓力差。

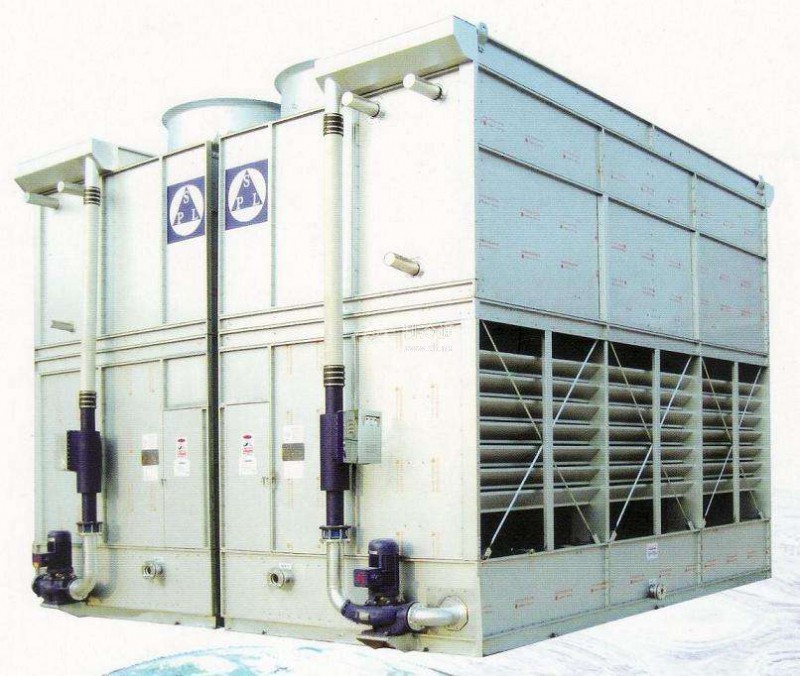

正確的管道布置需要建立一根足夠高的垂直管段。所需的液柱高度可以估計知道,氨蒸發式冷凝器在運行時最大理論壓降通常約為3. 4kPa,這是沒有運行和運行的蒸發式冷凝器之間的最大壓力差。對于氨制冷劑0. 6m的液柱將彌補這一壓力差,但大多數國外產品生產廠家的說明書建議,冷凝器出液管的垂直管段應有1. 2m的氨液柱高度(在我國這個高度通常建議在1.5~1.8m)。 R22液體的密度是液氨的兩倍,即對于R22只需要一半的液往長度.R22在冷凝器中的壓降約是氨在冷凝器的四倍。R22的壓差高的原因是其潛熱低,對于己經確定排熱能力的冷凝器,R22的存液要產生流動是氨的六倍。使用并聯的R22蒸發式冷凝器,安裝垂直管段推薦液柱高度為2.4m111。但是蒸發式冷凝器的國外廠家同時考慮管道、閥門阻力等因家(m]的建議是:氨的液柱高度是1. 5m和氟利昂制冷劑是3.7m

換而言之,在制冷的冷凝系統,如果需要兩組以上的蒸發式冷凝器并聯使用,當系統只有一組冷凝器盤管運行時,為了避免其他燕發式冷凝器的盤管出現液體回流,需要在冷凝器的出液管到達集管前各自設置存液彎,而與冷凝器出液管連接的貯液器(或者虹吸桶),在氣相管上設置有平衡管,因此可以認為它們之間的運行壓力是墓本平衡的。由于出液管存液彎的存在,可以建立足夠高的液柱壓力,來推動這些液體流動,這個液柱高度由不同制冷劑的物理特性來確定。

利昂系統的冷凝器并聯需要高液柱,在實際工程設計時,冷凝器的出液口離安裝的平臺一般很少能夠做到3.7m。在這種情況下,可以把貯液器或者虹吸桶的進液口做成所示(下進液)。這種做法稱為P形彎做法,只要高度h33.7m就可以了。當然把出液集管安裝在貯液器或者虹吸桶的附近稍高的上方也是可以的。

上述的建立垂直管液柱只是在蒸發式冷凝器并聯運行時需要考慮的問題,如果蒸發式冷凝器并沒有并聯運行(僅單臺運行),就不需要考慮以上問題。
