制冷系統采用單級壓縮兩級分凝循環的作用

   2020-09-17 和平2372
核心提示:應用單級壓縮單級分凝循環可以獲得-60℃左右的制冷溫度,但其效率并不高。為了提高效率以及獲得-80℃左右的溫度,提出了單級壓縮兩級分凝循環。

應用單級壓縮單級分凝循環可以獲得-60℃左右的制冷溫度,但其效率并不高。為了提高效率以及獲得-80℃左右的溫度,提出了單級壓縮兩級分凝循環。

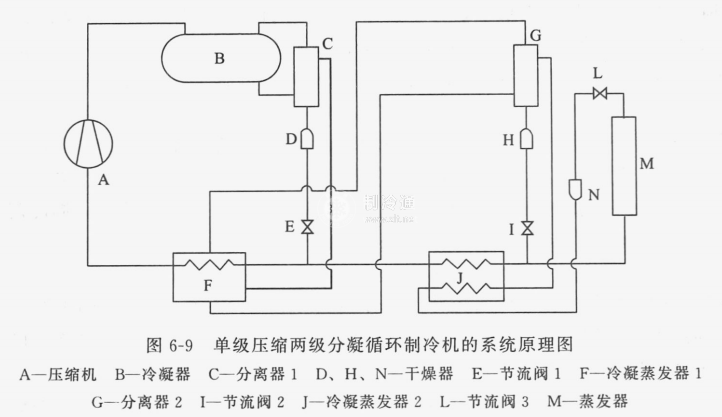

6-9為單級壓縮兩級分凝循環制冷機的系統原理圖。壓縮后的制冷劑先進冷凝器B中進行第一次分凝,然后進人分離器C中分成氣液兩部分,液體中富高沸點組分,氣體中包含幾乎全部低沸點組分和一部分高沸點組分。富高沸點組分的制冷劑液體經過干燥器D由節流閥E節流后,進冷凝蒸發器F中蒸發。由分離器C來的混合氣體進冷凝蒸發器F中進行第二次分凝,然后進分離器G中分成氣液兩部分,液體由一部分低沸點組分和一部分高沸點組分組成,稱為混合液體;氣體中包含幾乎全部為低沸點組分。混合液體經干燥器H由節流閥I節流后,進冷凝蒸發器J中蒸發。


富高沸點組分的制冷劑蒸汽進冷凝蒸發器J中進行冷凝,成為液體,進貯液器K。富低沸點組分的制冷劑液體由節流閥L節流后,進蒸發器M中蒸發制冷。蒸發后,富低沸點組分的制冷劑蒸汽與混合液體由節流閥I節流后產生的濕蒸汽混合,進冷凝蒸發器J中吸熱升溫由冷凝蒸發器J中流出的過熱蒸汽又與富高沸點組分的制冷劑液體由節流閥E節流后產生的濕蒸汽混合,冷凝蒸發器F中進行吸熱升溫。由冷凝蒸發器J中流出的制冷劑過熱蒸汽被壓縮機吸入壓縮。
