活塞壓縮機的結構優缺點或特點有哪些?(三)

   2022-04-19 38
核心提示:角度壓縮機

四、角度式結構

角度壓縮機的氣缸中心線間有一定的夾角,但不等于0°或180°。按氣缸中心線的位置不同,有L形、V形、扇形和W形等。

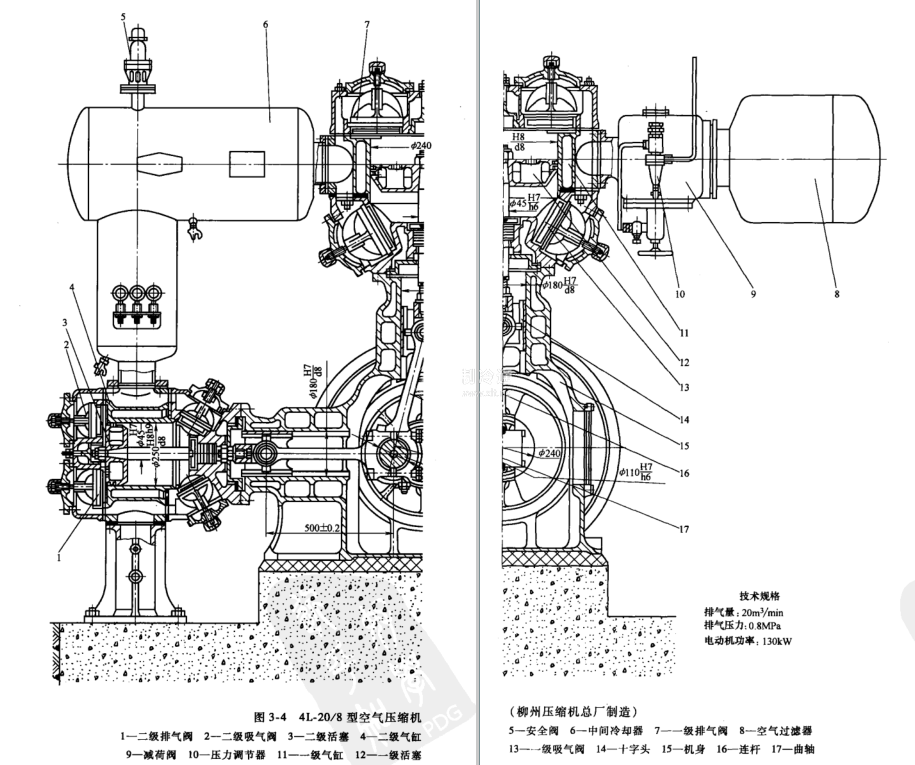

(1)L形結構L形壓縮機結構如圖3-4所示,相鄰兩列氣缸夾角為90°,而分別作垂直與水平布置。圖中為我國空氣壓縮機產量最大、使用面最廣的4L

20/8型空氣壓縮機。一級氣缸作垂直布置,二級氣缸作水平布置,中間冷卻器設置在機身上,結構緊湊,效率高。所以,中、大型空氣壓縮機多數采用這種結構。

生產4L-20/8型空氣壓縮機的廠家有北京第一通用機械廠、沈陽空氣壓縮機制造廠、江西氣體壓縮機廠、柳州壓縮機總廠等單位。這些廠家設計制造的4L-20/8型空氣壓縮機的技術參數可查閱本章的3-26問答。

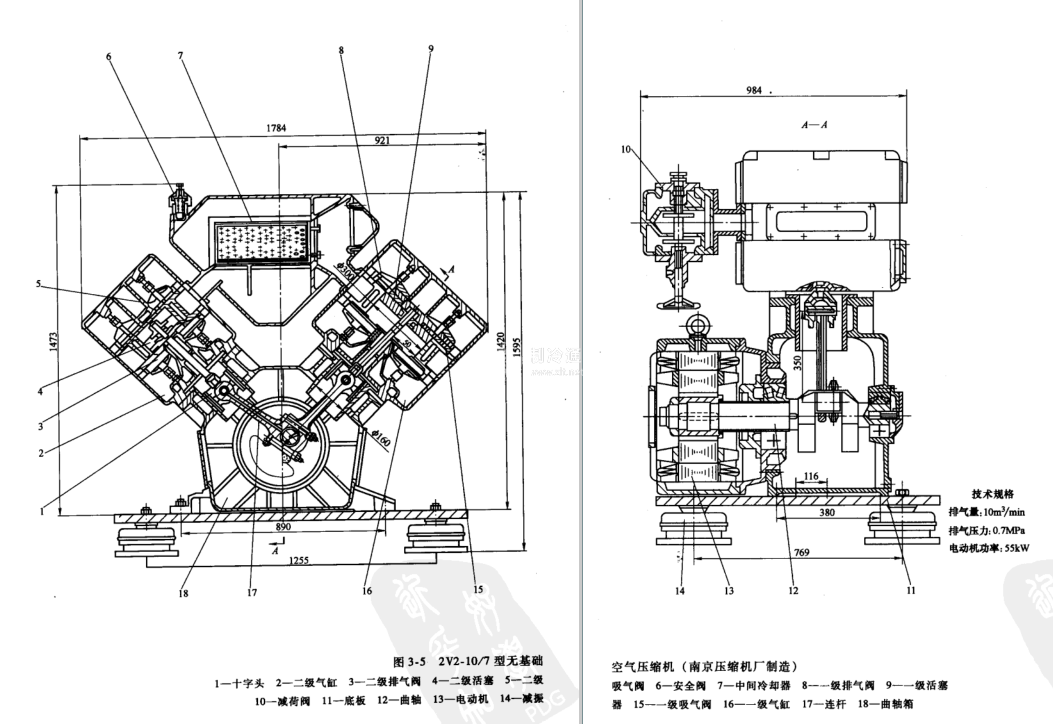

(2)V形結構V形壓縮機結構如圖3-5所示。同一曲拐上兩列氣缸中心線的夾角有60°、75°、90°之分。90°時平衡性最佳,但為使結構緊湊,做成60°的居多。

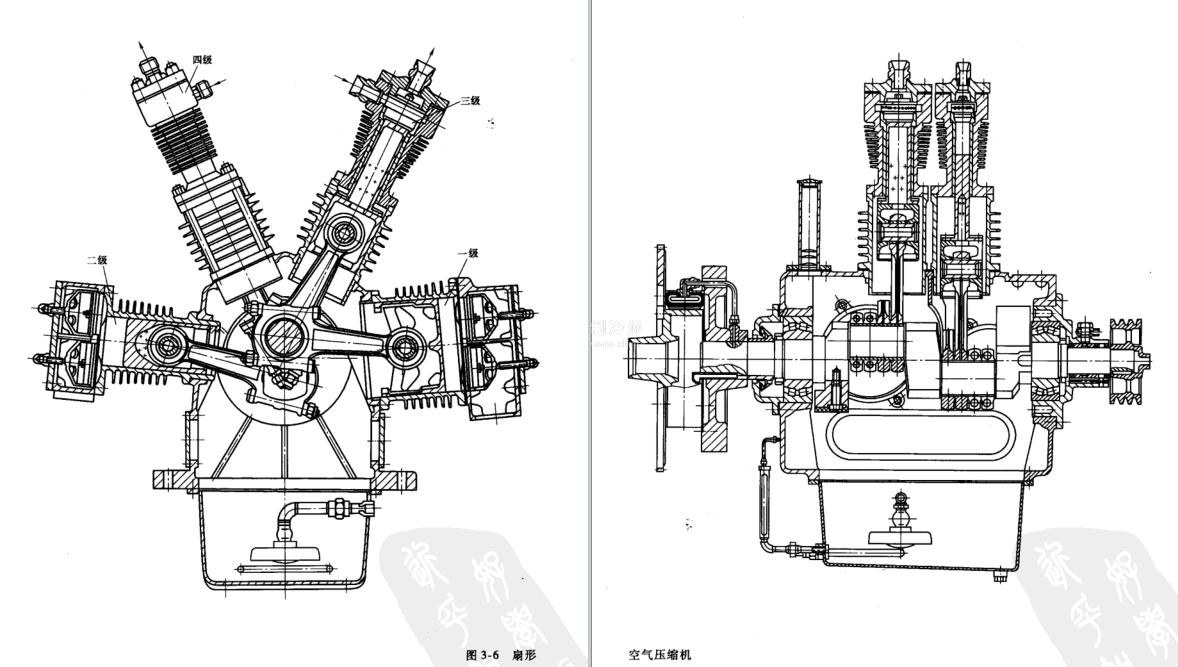

(3)扇形結構扇形壓縮機結構如圖3-6所示。同一曲拐上相鄰兩列的氣缸中心線夾角為45°時,平衡性最好。

(4)W形結構W形壓縮機結構如圖3-7所示。同一曲拐上相鄰兩列的氣缸中心線夾角為60°,其動力平衡性最好。

大多數V形、扇形及W形結構壓縮機為小型和徽型壓縮機。

各種結構類型的往復活塞壓縮機各有特色,不同的用途和運行條件應選用不同結構形式的壓縮機。就其共性方面,在相同條件下,不同結構之間還是可以作相對的比較(各類型壓縮機特點比較見3-8問答)。
